Кабель АПвПуг 1х500

Кабель АПвПуг 1х500

Кабель предназначен для передачи и распределения переменного тока номинальным напряжением 10000 Вольт.

(342) 204-52-86, 204-52-91; 2045286@mail.ru

руб. / м

метров

Кабель АПвПуг-10 1х500



АПвПуг 1х500 применяют для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод, а также на сложных участках кабельных трасс.  АПвПуг герметизирован от проникновения влаги, поэтому его используют в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях.
Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты.

Расшифровка маркировки кабеля АПвПуг-10 1х500/Х

А — алюминиевая токонесущая жила.
Пв — изоляция из молекулярно сшитого полиэтилена.
Пу — усиленная оболочка из полиэтилена.
г — герметизация водоблокирующей лентой.
10 — номинальное напряжение 10000 Вольт.
500 — сечение алюминиевой токопроводящей жилы в мм2.
Х=35/50/70/95/120/150/185 — сечение медного экрана.

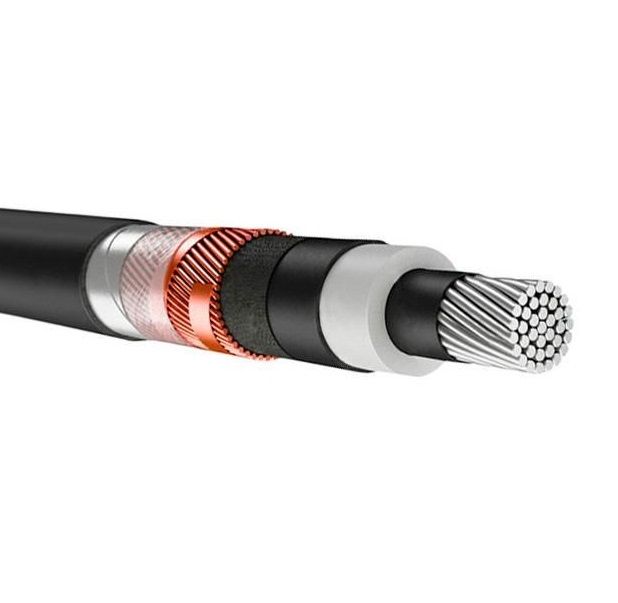

Конструкция кабеля

1. Жила — алюминиевая многопроволочная, соответствует второму классу по ГОСТ 22483-77.
2. Экран по жиле — наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Герметизация — из электропроводящей водоблокирующей ленты.
6. Медный экран — из медных проволок, поверх которых спирально наложена медная лента.
7. Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
8. Оболочка — из усиленного полиэтилена.

Технические характеристики кабеля АПвПуг 1х500/70

Номинальное переменное напряжение 10 кВ частотой 50 Гц
Испытательное переменное напряжение 25 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление медного экрана при 20 °С не более 0,271 Ом/км
Длительно допустимая токовая нагрузка 822…900 А на воздухе, 587…614 А в земле
Допустимый ток односекундного КЗ кабеля 47,0 кА
Допустимый ток односекундного КЗ медного экрана 13,4 кА
Строительная длина по заказу потребителя
Маломеры в партии не более 5% кусками от 50 м
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 250 °C при токе КЗ
Максимальная температура медного экрана 350 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −60…+50 °C
Срок службы не менее 30 лет с даты изготовления
АПвПуг 1х500 аналоги

Аналогом кабеля АПвПуг могут быть:

  • АПвПу2г — двойная герметизация продольная и поперечная
  • АПвПу — отсутсвует герметизация.
  • АПвПг — наружняя оболочка менее прочная.
  • ПвПуг —  медная токопроводящая жила
Масса (вес), наружный диаметр кабеля АПвПуг-10 1х500/70
Расчетная масса (вес) 2 947,0 кг/км
Наружный диаметр 45,4 мм
Минимальный барабан № 16 —175 м
Макс. длина в бухте 16 м
