Кабель ААБл-10 3х95 ож

Кабель ААБл-10 3х95 ож

Кабель силовой алюминиевый ААБл 3х95 10кВ используют для передачи электрического тока напряжением до 10 кВ.

+7 (342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru

Цена: По запросу

метров

Кабель ААБл-10 3х95



ААБл-10 3х95 используют для передачи и распределения электрической энергии в стационарных установках в электрических сетях напряжением до 10кВ. Кабель применяют в макроклиматических районах с умеренным и холодным климатом.

Прокладывают ААБЛ 3х95 10кВ в земле (траншеях) с низкой и средней коррозийной активностью с отсутствием блуждающих токов.

Расшифровка маркировки кабеля ААБЛ 3х95 10кВ

А – жила из алюминия.
А – Алюминиевая оболочка.
Б – броня из двух стальных лент.
л – лавсановая лента в составе подушки.
10 – кабель рассчитан на напряжение 10кВ.
– количество жил.
95 – сечение жил в квадратных миллиметрах.
ож, ок – монолитное исполнение жилы.
мж, мк, мс – многопроволочное исполнение жилы.

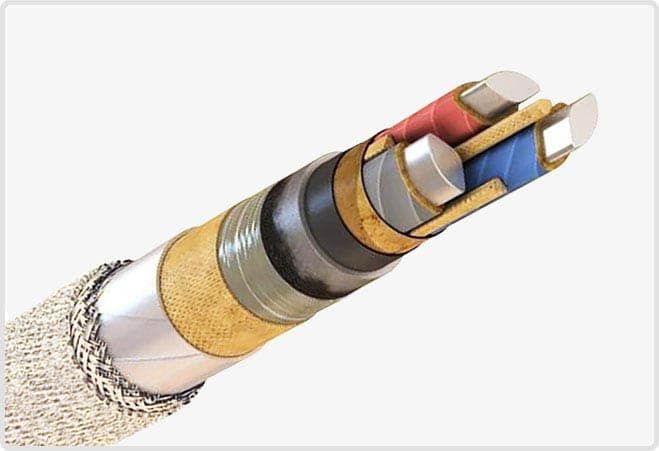

Конструкция кабеля ААБл 3х95 10кВ

  • Жила – алюминиевая, однопроволочная или многопроволочная.
  • Изоляция – бумажная, пропитанная вязким изоляционным составом.
  • Заполнение – из бумажных жгутов.
  • Экран – из электропроводящей бумаги.
  • Оболочка – из алюминия.
  • Подушка – из битума, лавсановой пленки и крепированной бумаги.
  • Броня – из стальных лент.
  • Наружный покров – из волокнистой пряжи и покрытие предохраняющее кабель от слипания.

Технические характеристики кабеля ААБл 3х95 – 10кВ

Номинальное переменное напряжение 10 кВ частотой 50 Гц
Длительно допустимая токовая нагрузка 192 А в земле, 194 А на воздухе
Строительная длина не менее 60% партии по 400 м,

не более 40% — по 250 м

Маломеры в партии не более 5% кусками от 50 м
Допустимая температура нагрева жил 60…70 °C в зависимости от состава бумажной пропитки
Максимальная температура нагрева жил 80…90 °C при перегрузке, 200 °C при токе КЗ
Минимальный радиус изгиба 25 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет
ААБл 3х95 10кВ аналоги
  • ААБ2л-10
  • ААБлГ-10
Масса (вес), наружный диаметр кабеля ААБл 3х95 – 10кВ
Расчетная масса (вес) 3 312,0 кг/км
Наружный диаметр 45,9 мм
Минимальный барабан № 16 — 175 м
Макс. длина в бухте 15 м
