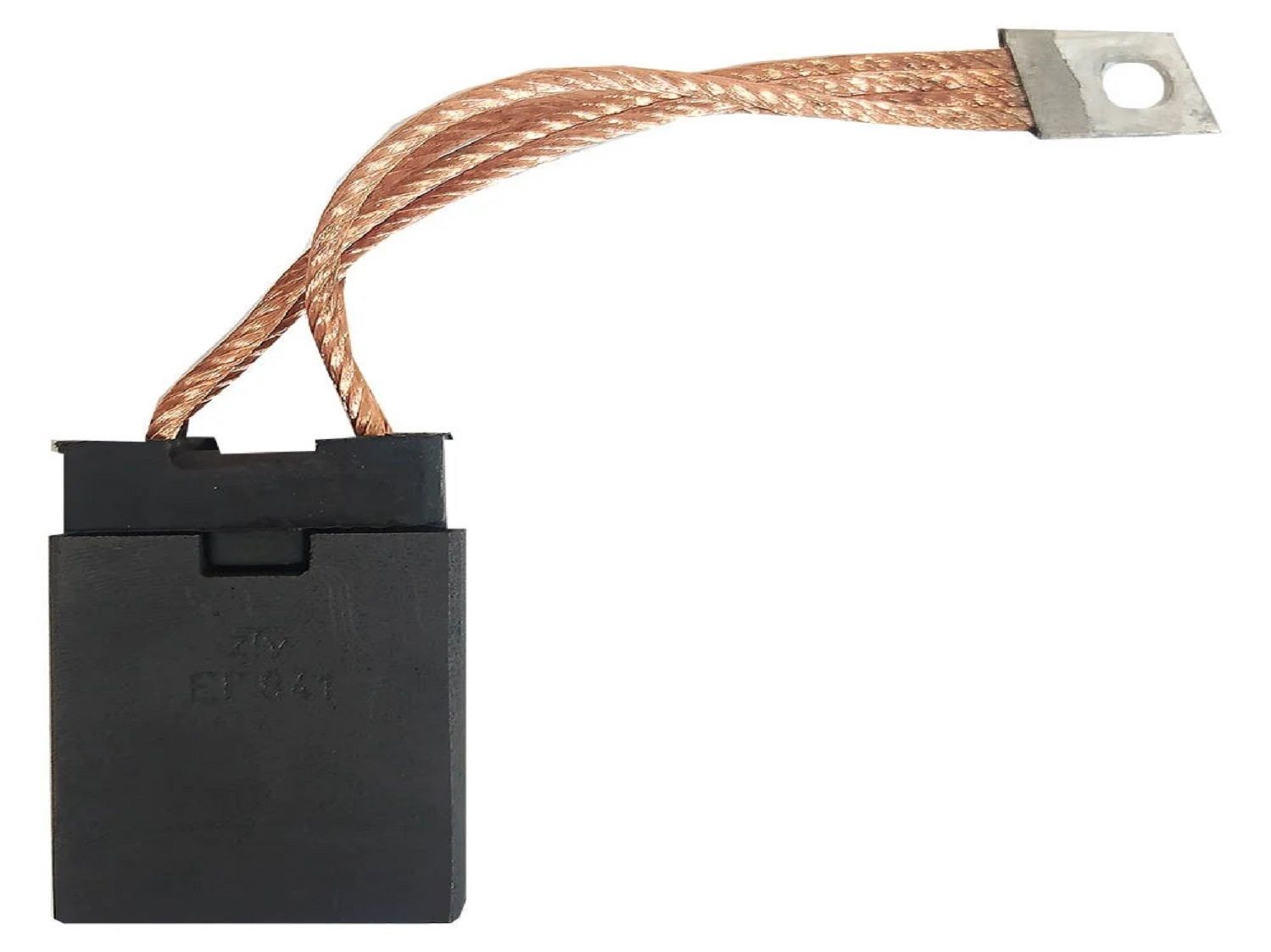

Щетки ЭГ
Щетки ЭГ – специальная электропроводящая деталь токосъемного устройства, применяемая для подвода и отвода тока на коллекторах и контактных кольцах вращающихся частей электрических машин. Быстро и удобно электрощетки ЭГ купить можете у нас оптом с доставкой. Гарантия качества!
+7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru
99 руб. / шт.
Щетки ЭГ
Щетки ЭГ – специальные электропроводящие детали токосъемного устройства, применяемые для подвода и отвода тока на коллекторах и контактных кольцах вращающихся частей электрических машин. Производят щетки электрических машин различных типов, различающихся взаиморасположением граней и схемой расположения токоведущих проводов.
Изделия классифицируются в зависимости от применяемых материалов и особенностей технологического процесса изготовления. Электрографитовые щетки ЭГ бывают различных конструкций и самого различного назначения.
- ЭГ-14
- ЭГ-2А
- ЭГ-4
- ЭГ-61АК
- ЭГ-64К
- ЭГ-74
- ЭГ-73К
- ЭГ-8
- ЭГ-841К
- др.
Щетки ЭГ типы исполнения
| Конструктивное исполнение | Обозначение |
| К1 | щетка прямоугольная или цилиндрическая неармированная |
| К1-1 | щетка прямоугольная с одним проводом на верхней поверхности |
| К1-2 | щетка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щетки |
| К1-3 | щетка прямоугольная с двумя проводами на верхней поверхности |
| К1-4 | щетка прямоугольная с одним проводом на меньшей боковой грани |
| К1-5 | щетка прямоугольная с одним проводом на большей боковой грани |
| К1-7 | щетка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щетки |
| К1-8 | щетка прямоугольная с четырьмя проводами на верхней поверхности, симметричными относительно оси щетки |
| К2-3 | щетка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, симметричными относительно оси щетки |
| К3-2 | щетка со скошенными контактной и верхней поверхностями, с одним проводом на верхней поверхности, смещенным от оси щетки |
| К3-3 | щетка со скошенными контактной и верхней поверхностями, двумя проводами на верхней поверхности, симметричными относительно оси щетки |
| К3-5 | щетка со скошенными контактной и верхней поверхностями, с одним проводом на большей боковой грани |
| К3-8 | щетка со скошенными контактной и верхней поверхностями, четырьмя проводами на верхней поверхности, симметричными относительно оси щетки |
| К4-2 | щетка прямоугольная со скосом на верхней поверхности и одним проводом на скосе |
| К5-2 | щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности |
| К6-3 | щетка прямоугольная с двумя скосами на верхней поверхности, симметричными относительно оси щетки, и двумя проводами на скосах |
| К6-8 | щетка прямоугольная с двумя скосами на верхней поверхности, симметричными относительно оси щетки, и четырьмя проводами на скосах |
| К8 | щетка прямоугольная с пазом на верхней поверхности неармированная |
| К8-2 | щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки |
| К8-3 | щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки |
| К8-4 | щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани |
| К8-5 | щетка прямоугольная с пазом на верхней поверхности и одним проводом на большей боковой грани |
| К8-8 | щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки |
| К10-4 | щетка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на меньшей боковой грани |
| К11-3 | щетка со скошенной контактной поверхностью, скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки |
| К11-4 | щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на меньшей боковой грани |
| К11-8 | щетка со скошенной контактной поверхностью, скошенным пазом и четырьмя проводами на верхней поверхности |
| К12-3 | щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой |
| К12-8 | щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой |
| К13-2 | щетка прямоугольная с пазом и скосом на верхней поверхности и одним проводом на скосе |
| К14 | щетка прямоугольная с головкой на верхней поверхности |
| К14-1 | щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке |
| К14-5 | щетка прямоугольная с головкой на верхней поверхности и одним проводом на боковой грани |
| К16-2 | щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним токоведущим проводом на скосе |
| К17-3 | щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и двумя проводами на боковых скосах |
| К21-2 | щетка сложной конструкции с одним проводом |
| К21-3 | щетка сложной конструкции с двумя проводами |
| К23-1 | щетка трапецеидальная с одним проводом на боковой поверхности |
| К23-4 | щетка трапецеидальная с одним проводом на верхней поверхности |
Типы накладок
Для предотвращения выкрашивания верхней поверхности щётки под действием нажимного пальца щёткодержателя применяются специальные накладки.
| Тип | Обозначение |
| НК-1 | металлическая, согнутая под прямым углом, с упорным отверстием под нажимной палец или без него |
| НК-2 | металлическая, согнутая под прямым углом, с упорным отверстием под нажимной палец или без него и с выступом для ограничения износа щетки |
| НК-3 | металлическая, согнутая под острым углом |
| НК-4 | металлическая, согнутая под острым углом и с выступом для ограничения износа щетки |
| НК-5 | металлическая, согнутая с двух сторон под прямым углом, с упорным отверстием под нажимной палец и двумя выступами для ограничения износа щетки |
| НК-6(I) | усеченная пирамида из резины с прямоугольным основанием и двумя отверстиями под токоведущий провод |
| НК-6(II) | усеченная пирамида из резины с прямоугольным основанием и четырьмя отверстиями под токоведущий провод |
| НК-7(I) | прямоугольный параллелепипед из резины с двумя отверстиями под токоведущий провод и пазом на верхней поверхности |
| НК-7(II) | прямоугольный параллелепипед из резины с четырьмя отверстиями под токоведущий провод и пазом на верхней поверхности |
| НК-9 | прямоугольная призма из резины с цилиндрическим выступом для крепления к щетке |
| НК-10 | резиновая пластина с двумя отверстиями под токоведущий провод |
| НК-11 | текстолитовая пластина с изогнутой верхней поверхностью и двумя отверстиями под токоведущий провод |
Типы наконечников
Наконечники служат для крепления токоведущего провода к болту щеткодержателя.
| Тип | Обозначения |
| В | штампованный вилочный открытый |
| ВГ | штампованный вилочный закрытый |
| В2С | штампованный вилочный с двумя пазами открытый |
| П | штампованный пластинчатый открытый |
| ПГ | штампованный пластинчатый закрытый |
| Д | штампованный двойной открытый |
| ДГ | штампованный двойной закрытый |
| Ф | штампованный флажковый открытый |
| ФГ | штампованный флажковый закрытый |
Изоляция
- ТКР 2.5
- ТКР 3.0
- ТКР 3.5
- ТКР 4.0
- ТКР 7.0
- ТКР 8.0
Токоведущие провода
Щетки электрических машин изготавливаются с токоведущим проводом и без него. Для изготовления щеток применяются провода марок:
- ПЩ – провод гибкий из медных проволок (сечение, мм2: 0.16; 0.3; 0.5; 0.75; 1; 1.5; 2.5; 4; 6; 10)
- ПЩМЛ – провод гибкий из медных проволок, покрытых оловом (0.75; 1; 1.5; 2.5; 4; 6; 10)
Соединение токоведущего провода с телом щётки (заделка) может осуществляться методами конопатки (К), развальцовки (Р), пайки (П) и запрессовки (З). Длина провода L выбирается по ГОСТ 12232-89 из ряда, мм: 16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160
Характеристики щетки ЭГ
| Марка | Твердость | Удельное электрическое сопротивление МкОм*м | Коэффициент трения, не более | Допустимая плотность тока, А/см2 | Удельное нажатие на щетку, кПа | Линейная скорость м/с | Преимущественная область применения |
| ЭГ4 | 2-6 | 6-16 | 0.25 | 12 | 15-20 | 60 | Электрические машины универсального назначения, возбудители турбогенераторов мощностью менее 200мВт и одноякорные преобразователи, электрические машины постоянного тока небольшой мощности, Синхронные и асинхронные двигатели с фазным ротором |
| ЭГ8 | 8-34 | 36-50 | 0.25 | 11 | 20-40 | 45 | Универсальные высокооборотистые электродвигатели, электромагнитные усилители поперечного поля, электрические машины постоянного тока с затрудненными условиями коммутации |
| ЭГ14 | 8-30 | 20-38 | 0.25 | 12 | 35-50 | 45 | Тяговые и вспомогательные электрические машины железнодорожного и городского транспорта, а также электрические машины общепромышленного назначения |
| ЭГ13 | 8-29 | 20-38 | 0.22 | 20 | 60-80 | 20 | Генераторы постоянного тока автотракторного электрооборудования |
| ЭГ2А | 7-21 | 11-27 | 0.23 | 12 | 20-25 | 50 | Тяговые и вспомогательные электродвигатели тепловозов и электровозов. Генераторы и двигатели с резко выраженной неравномерной нагрузкой (прокатное оборудование) |
| ЭГ61АК | ДМУ 9000 МПа | 35-72 | 0.15 | 17 | 35-50 | 50 | Тяговые двигатели магистральных тепловозов |
| ЭГ841К | ДМУ 7000 МПа | 40-80 | 0.17 | 17 | 25-50 | 60 | Тяговые и вспомогательные двигатели городского транспорта. Тяговые двигатели мощных самосвалов с электроприводом |
| ЭГ74 | – | 35-75 | 0.22 | 15 | 17-25 | 50 | Электрические машины постоянного тока с тяжелыми условиями коммутации |
| ЭГ64К | ДМУ 8000 МПа | 35-65 | 0.15 | 17 | 40 | 60 | Тяговые двигатели нового поколения для мотор-колес автосамосвалов повышенной грузоподъемности, тяговые двигатели нового поколения для электроподвижного состава |
| ЭГ73К | 20-55 | 25-65 | 0.2 | 12 | 25 | 90 | Генераторы большой мощности с тяжелыми условиями коммутации |
Допускается изготовление с другими размерами по согласованию с заказчиком. Пи заказе щеток покупатель должен указать марку щетки, обозначение технических условий на марку щетки, конструкцию щетки, ее размеры, марку и длину провода, тип наконечника и накладки, марку изоляционной трубки (при необходимости), обозначение чертежа (при их наличии).
Пример обозначения электрощетки ЭГ при заказе:
- марка материала: ЭГ-14
- размеры щетки: 12,5х32х40
- тип (конструкция) щетки: К1-3
- сечение провода: ПЩ3
- длина провода: 115
- тип наконечника: 6ДГ
- тип накладки: НК-2
Щетки ЭГ купить
Купить электрощетки ЭГ Вы можете следующим способом: позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru
Цена зависит от материала изготовления, комплектации накладками, от типов основных элементов конструкции, конфигурации, объема покупки и условий поставки.
Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!
Доставка
Электрические щетки ЭГ ГОСТ 53617 доставляются в транспортные компании БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность отправить щетки ЭГ для электродвигателей, генераторов выделенным транспортом в такие города, как Архангельск, Астрахань, Ашхабад, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Вильнюс, Грозный, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!
Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
Также нашим клиентам мы предлагаем тепловую электрическую пушку купить позвонив по телефону или оставив заявку на сайте.
