РЛК

РЛК

РЛК – высоковольтный разъединитель наружной установки на напряжение 10/12 кВ. Соответствует ГОСТ Р 52726-2007, ТУ 3414-019-05755766-2010. Быстро и удобно РЛК купить можете у нас оптом и в розницу. Гарантия качества!

+7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru

33950 руб. / шт.

штук

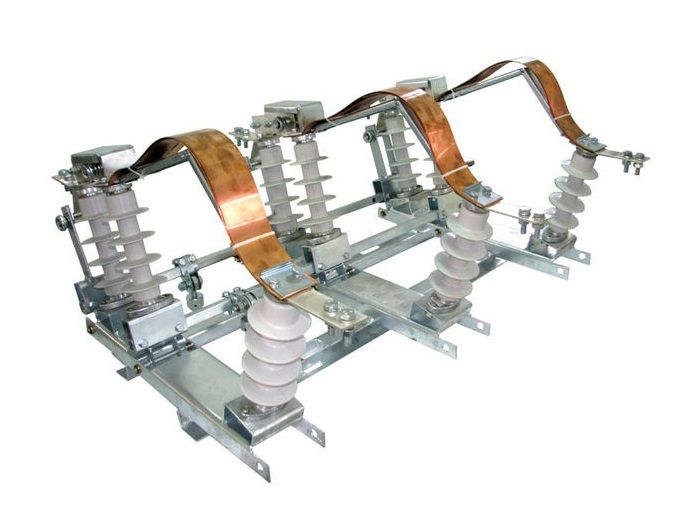

Разъединитель РЛК



РЛК – высоковольтный разъединитель наружной установки на напряжение 10/12 кВ. Предназначен для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи встроенных в аппарат заземлителей, для отключения тока холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. РЛК УХЛ1 производят по ГОСТ Р 52726-2007, ТУ 3414-019-05755766-2010.

Разъединитель РЛК 10 выполнен в виде трехполюсного аппарата качающегося типа, каждый полюс которого имеет две неподвижные колонки, установленные на раме разъединителя, одну неподвижную колонку, установленную на поворотном кронштейне, которая имеет возможность качаться в направлении продольной оси разъединителя. Управление РЛК 400 или РЛК 630 осуществляется ручным приводом типа ПР-01, ПР-00 или ПР-02 УХЛ1.

Разъединитель РЛК расшифровка

  • Р – разъединитель
  • Л – линейный
  • К – качающегося типа

– для вертикальной установки (в случае горизонтальной установки буква опускается)

*исполнение разъединителя по количеству заземлителей:

  • – один заземлитель со стороны неподвижной колонки
  • – один заземлитель со стороны подвижной колонки
  • 2 – с двумя заземлителями с двух сторон

(при отсутствии заземлителей индекс опускается)

  • 10 – номинальное напряжение, кВ
  • II или IV – степень загрязнения изоляции по ГОСТ 9920-89
  • 400 или 630– номинальный ток, А
  • УХЛ1 – климатическое исполнение

Для заземлителей с КМЧ: Н-6200, 6500 или 6800 мм

привод П Р–ХХ–7 УХЛ1

  • ПР – привод ручной
  • ХХ – конструктивное исполнение привода по количеству валов:
    • 00, 03 – один вал заземления
    • 01, 04, 06 – два вала заземления
    • 02, 05 – три вала заземления
  • 7 – модификация привода
  • УХЛ1– климатическое исполнение и категория размещения по ГОСТ 15150-69

пример условного обозначения РЛК: РЛК-1б-IV-10/400 УХЛ1

Технические характеристики РЛК

  • номинальное напряжение, кВ: 10
  • номинальное рабочее линейное напряжение, кВ:  12
  • номинальный ток, А: 400, 630
  • номинальный ток электродинамической стойкости, кА: 25
  • допустимый ток нагрузки для значений температуры окружающего воздуха РЛК (РЛКВ), А:
    • плюс 20°С 530 (515)
    • 0°С 620 (600)
    • минус 20°С 700 (680)
  • время протекания номинального кратковременного выдерживаемого тока, с:
    • для главных ножей: 3
    • для заземляющих ножей: 1
  • допустимая механическая нагрузка на выводы с учетом влияния ветра и образования льда, Н, не более: 200
  • номинальная частота, Гц: 50
  • электрическое сопротивление главного контура, не более, Ом: 150х10-6
  • установленный ресурс по механической прочности, циклов ВО: 10000
  • длина пути утечки внешней изоляции, см, не менее: 30
  • температура окружающего воздуха, °С: -60…+45
  • атмосфера типа II – промышленная
  • относительная влажность воздуха при температуре 20°С, %: 80
  • высота установки над уровнем моря, м, не более: 1000
  • скорость ветра не более 34 м/с при отсутствии гололеда, скорость ветра до 15 м/с при допустимой стенке гололеда, м, не более: 15
  • толщина стенки гололеда, мм: до 20
  • комплект поставки: разъединитель, привод на аппарат и привод для заземляющих ножей (если предусмотрены конструкцией), кмч
  • масса нетто, кг: 37
  • масса брутто, кг:42

РЛК купить

Купить разъединитель РЛК 10 Вы можете следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-86 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Цена РЛК 10 400 или РЛК 10 630 зависит от выбранной модификации, объема заказа и условий поставки.

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Разъединитель РЛК УХЛ1 отправляется транспортными компаниями в любой город! Доставка до транспортных компаний в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность отправить РЛК с приводом выделенным транспортом в такие города, как Архангельск, Астрахань, Абакан, Барнаул, Белгород, Благовещенск, Вологда, Владимир, Волгоград, Воронеж, Владивосток, Грозный, Екатеринбург, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Красноярск, Курск, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Новосибирск, Нижний Тагил, Омск, Оренбург, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Симферополь, Ставрополь, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Тюмень, Тверь, Тула, Уфа, Ульяновск, Улан-Удэ, Хабаровск, Челябинск, Чебоксары, Чита, Якутск, Ярославль, а также в любую точку России!

Отгрузка за 24 часа! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru

Также предлагаем нашим клиентам разъединитель РЛНД купить по очень выгодным ценам – позвоните по телефону или оставьте заявку на сайте.
