Отвод стальной
Стальной отвод представляет собой деталь трубопроводной арматуры с заданным углом изгиба. Изделие применяется для изменения вектора движения транспортируемой среды (газообразных и жидких фракций) в пространстве. Быстро и удобно купить стальной отвод можете у нас оптом и в розницу. Гарантия качества!
+7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru
99 руб. / шт.
Отвод стальной

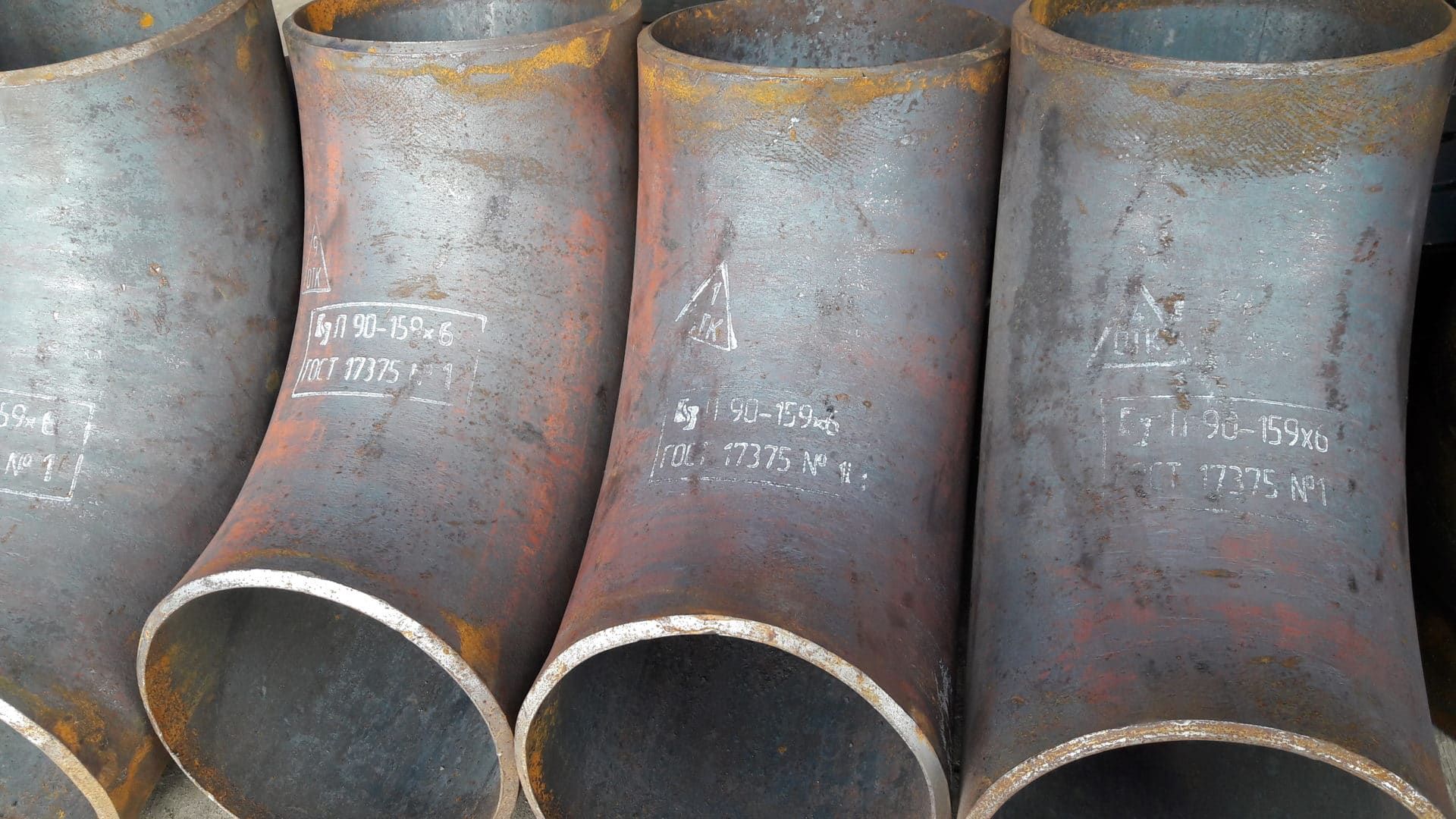

Отвод стальной — это соединительная деталь трубопровода (фитинг), предназначенная для плавного изменения направления потока рабочей среды (жидкости, газа, пара). Конструктивно представляет собой изогнутый отрезок трубы, который монтируется в систему методом сварки встык. Основным регламентирующим документом для производства является ГОСТ 17375-2001. Данный стандарт распространяется на бесшовные приварные детали из углеродистой и низколегированной стали, рассчитанные на рабочее давление до 16 МПа (160 атм) и температурный диапазон от -70 °C до +450 °C.
Классификация по способу производства
- Бесшовные (крутоизогнутые цельнотянутые). Изготавливаются методом протяжки трубной заготовки по рогообразному сердечнику. Отличаются повышенной прочностью, отсутствием сварных швов и способностью выдерживать экстремальное давление.
- Сварные (секторные/сегментные). Собираются из отдельных сваренных между собой секторов труб. Применяются на трубопроводах большого диаметра с невысоким рабочим давлением, где использование бесшовных деталей экономически нецелесообразно.
Градусы углов поворота
Применение
- Магистральные нефте- и газопроводы
- Инженерные сети ЖКХ (водоснабжение, отопление)
- Промышленные трубопроводы химической, энергетической и пищевой отраслей
- Насосные и компрессорные станции
Преимущества
- Надежность: Бесшовная конструкция минимизирует риск протечек.
- Герметичность: Монтаж встык гарантирует жесткое и прочное соединение.
- Гидравлическое сопротивление: Плавный радиус изгиба снижает падение давления в системе и предотвращает гидроудары.
- Долговечность: Стойкость к температурным деформациям и агрессивным средам.
Технические характеристики
- стандарт: ГОСТ 17375-2001
- конструкционная углеродистая сталь (Ст 20). Оптимальный выбор для стандартных условий эксплуатации. Применяется в сетях горячего и холодного водоснабжения, а также на паропроводах общего назначения.
| Условный проход (DN / Ду), мм | Наружный диаметр (D), мм | Радиус изгиба (F / R), мм | Толщина стенки (Т), мм | Масса отвода 45°, кг | Масса отвода 90 °, кг |
| 15 | 21.3 | 28 | 2.0 | 0.02 | 0.04 |
| 20 | 26.9 | 29 | 2.0 | 0.03 | 0.06 |
| 25 | 32.0 | 38 | 3.0 | 0.06 | 0.12 |
| 32 | 38.0 | 48 | 3.0 | 0.10 | 0.20 |
| 32 | 42.4 | 48 | 3.0 | 0.11 | 0.22 |
| 40 | 45.0 | 60 | 3.0 | 0.15 | 0.30 |
| 40 | 48.3 | 60 | 3.5 | 0.20 | 0.40 |
| 50 | 57.0 | 75 | 3.0 | 0.33 | 0.50 |
| 50 | 57.0 | 75 | 4.0 | 0.47 | 0.70 |
| 65 | 76.0 | 100 | 3.5 | 0.55 | 1.10 |
| 65 | 76.0 | 100 | 5.0 | 0.75 | 1.50 |
| 80 | 89.0 | 133 | 3.0 | 0.75 | 1.5 |
| 80 | 89.0 | 133 | 5.0 | 1.25 | 2.50 |
| 100 | 108.0 | 150 | 4.0 | 1.60 | 3.20 |
| 100 | 108.0 | 150 | 6.0 | 2.35 | 4.70 |
| 125 | 133.0 | 190 | 4.0 | 2.70 | 5.40 |
| 125 | 133.0 | 190 | 6.0 | 3.95 | 7.90 |
| 150 | 159.0 | 225 | 4.5 | 4.25 | 8.50 |
| 150 | 159.0 | 225 | 6.0 | 5.60 | 11.20 |
| 200 | 219.0 | 300 | 6.0 | 8.60 | 17.20 |
| 200 | 219.0 | 300 | 8.0 | 11.35 | 22.70 |
| 250 | 273.0 | 375 | 7.0 | 15.35 | 30.70 |
| 250 | 273.0 | 375 | 10.0 | 21.60 | 43.20 |
| 300 | 325.0 | 450 | 8.0 | 24.30 | 48.60 |
| 300 | 325.0 | 450 | 10.0 | 30.15 | 60.30 |
| 350 | 377.0 | 525 | 9.0 | 36.30 | 72.60 |
| 400 | 426.0 | 600 | 10.0 | 49.35 | 98.70 |
| 500 | 530.0 | 750 | 12.0 | 86.50 | 173.00 |
| 600 | 630.0 | 900 | 12.0 | 122.50 | 245.00 |
| 800 | 820.0 | 1200 | 14.0 | 227.00 | 454.00 |
Справочный вес: Масса в таблице указана теоретическая. Она рассчитана по плотности углеродистой стали — 7.85 г/см³. Для нержавеющих сплавов итоговое значение может быть на 1–2% выше
Другие толщины: В таблице приведены самые ходовые толщины стенок. Полный текст стандарта содержит до 15 вариантов толщины для крупных диаметров
Купить отводы стальные
Отводы стальные ГОСТ 17375-2001 купить Вы можете следующим способом: позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru
Полная маркировка по стандарту: Пример: Отвод 90-108х4 Ст20 ГОСТ 17375-2001
Цена на отвод сталь 20 напрямую зависит от способа производства, от диаметра, толщины стенки, угла изгиба, количества и условий поставки.
Изготовитель гарантирует соответствие изделия требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения.
Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!
Доставка
Отвод стальной крутоизогнутый доставляется в транспортные компании в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность отправить отвод стальной бесшовный или сварной выделенным транспортом в такие города, как Архангельск, Астрахань, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!
Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
Также предлагается нашим клиентам тройник 09Г2С купить можете по телефону или оставив заявку на сайте.
