Отвод чугунный



Отвод чугунный предназначен для смены направления оси ветки трубопровода. Соответствует ГОСТ 5525-88 (для водопроводных систем), ГОСТ ISO 2531, ГОСТ 6942-98 (для канализации).

• Отвод ВЧШГ ГОСТ 5525-88, ГОСТ ISO 2531 (высокопрочный с шаровидным графитом)
• Отвод чугунный канализационный ГОСТ 6942-98 (серый чугун с пластинчатым графитом)

Высокопрочный чугун с шаровидным графитом ВЧШГ отличается от серого чугуна с пластинчатой формой графита тем, что обладает более высокими прочностными свойствами, близкими к свойствам низкоуглеродистой стали (предел прочности при растяжении, предел текучести и относительное удлинение) и повышенной коррозионной стойкостью.

Применение

• водоснабжение
• канализация

Преимущества

• высокая прочность
• стойкость к коррозии
• надежность, прочность и долговечность
• экологичность

Отводы ВЧШГ характеристики

• категория: отвод
• стандарт: ГОСТ ISO 2531, ГОСТ 5525
• материал: высокопрочный чугун с шаровидным графитом
• марка: ОР (раструбный), ОРГ (раструб-гладкий конец), ОФ (фланцевый)
• условный проход, мм: 100-1000
• исполнение: литое, сварное
• тип соединения: незамковое
• исполнение раструба: Тайтон (TYTON), RJ, RS
• рабочее давление: до 100 атмосфер
• внутр.покрытие: ЦПП (цементно-песчаное покрытие)
• внеш.покрытие: цинконаполненная краска (ZN или ZNAL) или на основе синтетических смол, эпоксид

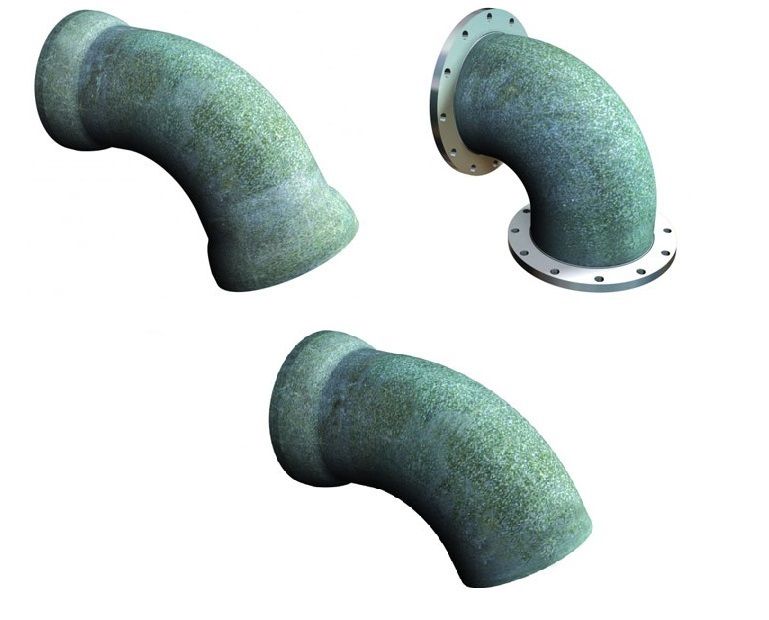

Отводы выполнены с раструбным, фланцевым соединением или с их комбинацией. Фланцевый отвод изготовлен из высококачественного чугуна с шаровидным графитом с прочным стационарным резьбовым креплением, выдерживающим продольные и поперечные нагрузки.

Отвод чугунный ОР, ОРГ вес и размеры

Условный проход Dу	S, мм	Dн, мм	q, мм	l1, мм	Отвод 10°		Отвод 15°		Отвод 30°		Отвод 45°		Масса отвода, кг
					R	l	R	l	R	l	R	l	ОР	ОРГ
100	6,0	118	40	90	1440	126	960	127	480	129	320	132	15,2	11,2
150	6,0	170	40	95	1890	165	1260	166	630	169	420	174	26,3	19,7
200	6,3	222	40	100	2340	205	1560	206	780	209	520	215	39,3	29,9
250	6,8	274	40	105	2340	205	1560	206	780	209	520	215	53,4	40,6
300	7,2	326	40	110	2340	205	1560	206	780	209	520	215	68,8	52,3
400	8,1	429	50	115	3150	276	2100	277	1050	281	700	290	100,6	84,1
500	9,0	532	60	120	4050	354	2700	356	1350	362	900	373	195,5	155,6
600	9,9	635	60	120	4410	386	2940	288	1470	394	980	406	260,0	213,5
700	10,8	738	60	120	4860	425	3240	428	1620	434	1080	447	319,5	262,7
800	11,7	842	60	130	5750	504	3840	507	1920	515	1280	530	443,6	371,1
900	12,6	945	70	135	6120	536	4080	539	2040	547	1360	563	566,0	475,1
1000	13,5	1048	70	145	6570	575	4380	578	2190	587	1460	604	690,0

Маркировка отводов для трубопровода из чугуна должна содержать название фасонной части и её тип, значение угла поворота, значение условного диаметра, номер профильного стандарта

Отвод чугунный канализационный характеристики

• категория: отвод канализационный
• назначение: для систем внутренней канализации зданий
• стандарт: ГОСТ 6942-98
• материал: серый чугун с пластинчатым графитом
• марка : О-50; О-100; О-150
• условный проход, мм: 50; 100; 150
• угол: 110; 135; 150

Наименование	Диаметр DN (мм)	L1 (мм)	L2 (мм)	Вес (кг)
Отвод косой чугунный канализационный Ø 50 135 гр. О-50 ГОСТ 6942-98	50	50	115	1.6
Отвод косой чугунный канализационный Ø 100 135 гр. О-100 ГОСТ 6942-98	100	55	125	3.5
Отвод косой чугунный канализационный Ø 150 135 гр. О-150 ГОСТ 6942-98	150	55	125	7.7

Отвод чугунный купить

Купить отвод ВЧШГ, отвод чугунный канализационный Вы можете следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-81, 204-52-91 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Отвод ОРГ ВЧШГ, отвод раструбный ОР, отвод фланцевый ОФ цена зависит от объема покупки и условий поставки.

Минимальная сумма заказа – 10 000 рублей.

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Отвод чугунный ГОСТ ISO 2531 доставляется в транспортные компании в черте города БЕСПЛАТНО! В зависимости от объема закупаемой продукции мы имеем возможность отправить выделенным транспортом в такие города, как Архангельск, Астрахань, Ашхабад, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Вильнюс, Грозный, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
