Кабель ВВГнг-LS 5х70

Кабель ВВГнг-LS 5х70

Кабель силовой медный ВВГнг-LS 5х70 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц.

(342) 204-52-86, 204-52-91;  e-mail: 2045286@mail.ru

1615 руб. / м

метров

Кабель ВВГнг-LS 5х70



ВВГнг-LS 5х70 предназначен для передачи и распределения электроэнергии. Активно используется на различных промышленных объектах. Подходит для складских помещений. Возможна прокладка в зданиях общественного назначения. Успешно функционирует в реках, озерах и на высотах до 4300 метров над уровнем моря. Допускается прокладка под землей, в таком случае изделию необходимо обеспечить специальную защиту. Во время пожара товар не поддерживает горение.

Расшифровка кабеля ВВГнг-LS 5х70

  • В — изоляция сделана из ПВХ-композиции;
  • В — оболочка изготовлена из поливинилхлоридной композиции;
  • Г — нет наружного покрова;
  • нг — не поддерживает горение;
  • LS — пониженное газо- и дымовыделение.
  • – Количество токопроводящих жил.
  • 70 – Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение 660 Вольт.
(1) – Кабель рассчитан на напряжение 1000 Вольт.

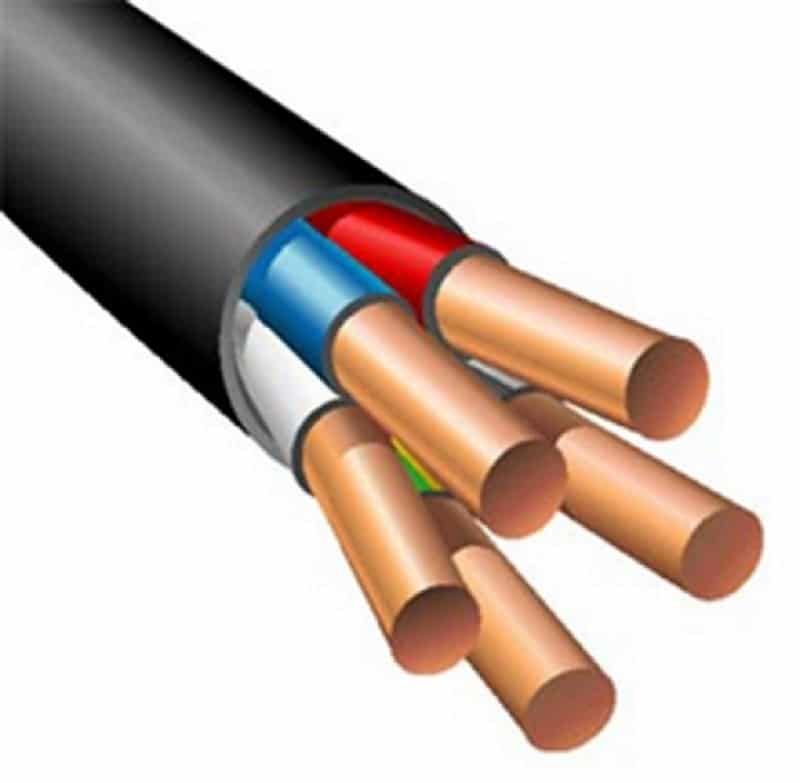

Конструкция кабеля ВВГнг-LS 5х70

1. Пять многопроволочных секторных токопроводящих медных жил номинальным
сечением 70 мм2, соответствующих 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,4 мм.

3. Скрепляющая лента из полипропилена, спирально наложенная на скрученные жилы.

4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,1 мм.

Технические характеристики кабеля ВВГнг-LS 5х70 – 1кВ

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 210 А на воздухе, 220 А в земле
Допустимый ток односекундного КЗ 7,54 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −30…+50 °C
Срок службы не менее 30 лет с даты изготовления
ВВГнг-LS 5х70 аналоги

Ближайшим аналогом, имеющим схожие параметры, является ВВГнг-FRLS или ВВГнг-LSLTx. Если вам не удается подобрать изделие, то обратитесь к нашим опытным менеджерам. Они найдут качественную продукцию, которая подходит вам по стоимости и техническим характеристикам.

Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить!-

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Доставим кабель ВВГнг-LS 5х70 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить кабель выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Оренбург, Омск, Барнаул, Кемерово, Красноярск, Иркутск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.

Отгрузка за 24 часа!

Совершите покупку сейчас! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru

Масса (вес), наружный диаметр кабеля ВВГнг-LS 5х70 – 1кВ
Расчетная масса (вес) 3 931,0 кг/км
Наружный диаметр 34,8 мм
Минимальный барабан № 12 — 250 м
Макс. длина в бухте 12 м
