Кабель ВВГнг 4х70

Кабель ВВГнг 4х70

Кабель силовой медный негорючий ВВГнг 4х70 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт.

+7 (342) 204-52-81, 204-52-91;  e-mail: 2045286@mail.ru

1099 руб. / м

метров

Кабель ВВГнг 4х70



ВВГнг 4х70 используют для передачи и распределения электрической энергии внутри цепи. Кабель не распостраняет горение при групповой прокладке.

Изделие соответствует требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001). Маркировка нанесена на поверхность наружной оболочки или защитного шланга. Надпись содержит марку кабеля, наименование предприятия-производителя, год выпуска кабеля, число и сечение жил, номинальное напряжение, длину. Например, ВВГнг(А) 4х70мс(N)-1 ГОСТ 31996-2012 ТУ 16.К71-310-2001 2019 Россия 914м.

Кабель ВВГнг 4х70

Расшифровка маркировки

  • В — ПВХ изоляция
  • В — оболочка провода изготовлена из ПВХ пластика
  • Г — изделие не оснащено дополнительной защитой
  • нг — внешняя оболочка провода не поддерживает горения
  • – Количество токопроводящих жил
  • 70 – Сечение жил в мм2

Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение до 660 Вольт.
(1,0) – Кабель рассчитан на напряжение до 1000 Вольт.

Силовой кабель ВВГнг 4х70 используют в пожароопасных зонах и взрывоопасных помещениях. Кабель ВВГнг не боится влаги, поэтому его часто монтируют в затапливаемых туннелях и шахтах.

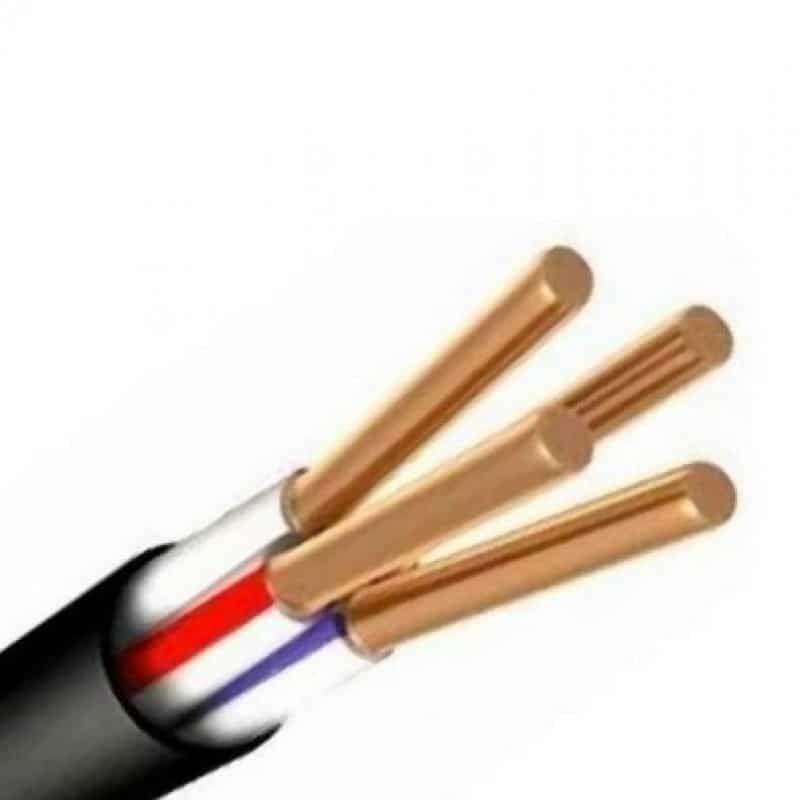

Конструкция кабеля

Токопроводящая жила – медная одно- или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77
Изоляция – из ПВХ пластиката пониженной горючести
Заполнение – из ПВХ пластиката пониженной пожарной опасности
Оболочка – из негорючего ПВХ пластиката.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 196 А на воздухе, 214 А в земле
Допустимый ток односекундного КЗ 7,54 кА
Сопротивление изоляции при 20 °С не менее 4,1 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

ВВГнг 4х70 купить, аналоги

Кабель ВВГнг 4х70 всегда имеется в наличии на складе. Но при необходимости можно заменить кабелем ВВГнг-LS, ВВГнг-FRLS.

Масса (вес), наружный диаметр ВВГнг(A) 4х70 – 1кВ
Расчетная масса (вес) 3 383,0 кг/км
Наружный диаметр 36,1 мм
Минимальный барабан № 12 — 225 м
Макс. длина в бухте 14 м
Доставка

Доставим по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить кабель ВВГнг 4х70 выделенным транспортом в такие города, как Архангельск, Астрахань, Абакан, Барнаул, Благовещенск, Вологда, Владимир, Волгоград, Владивосток, Грозный, Екатеринбург, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Красноярск, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Новосибирск, Нижний Тагил, Омск, Оренбург, Пермь, Петрозаводск, Полазна, Ростов-на-Дону, Радужный, Рязань, Сыктывкар, Ставрополь, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Тюмень, Тверь, Уфа, Ульяновск, Улан-Удэ, Хабаровск, Ханты-Мансийск, Челябинск, Чебоксары, Чита, Якутск, Ярославль, в любую точку России!

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
