Кабель ВБбШвнг-LS 5х2.5
Кабель негорючий, силовой медный бронированный ВБбШвнг-LS 5х2.5 предназначен для стационарной установки в электросетях напряжением до 1000 В. Быстро и удобно купить ВБбШвнг-LS 5х2.5 можете у нас оптом и в розницу. Гарантия качества!
+7 (342) 204-52-81, 204-52-91, e-mail: 2045286@mail.ru
239,00 руб. / м
Кабель ВБбШвнг-LS 5х2.5
ВБбШвнг-LS 5х2.5 используется для качественного распределения и быстрой передачи электроэнергии. Чаще всего данный кабель применяют в фиксированных установках. Активно эксплуатируется в сфере промышленности. В случае пожара товар не поддерживает горение. Может прокладываться в местах с умеренным и холодным климатами.
Маркировка кабеля ВБбШвнг-LS 5*2.5 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились. Новая маркировка ВБШвнг(А)-LS 5х2.5
Расшифровка маркировки ВБбШвнг-LS 5х2.5
- В – изоляция из ПВХ пластиката
- Б – броня из стальных оцинкованных лент
- б – без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони
- Шв – оболочка из ПВХ пластиката
- нг – пониженная пожарная опасность
- LS – пониженное выделение дыма при горении
- 5 – количество медных жил
- 2.5 – сечение жил в мм2
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) – однопроволочная жила.
(мк), (мс) или (мж) – многопроволочная жила.
(0,66) – номинальное напряжение 660 Вольт.
(1,0) – номинальное напряжение 1000 Вольт.

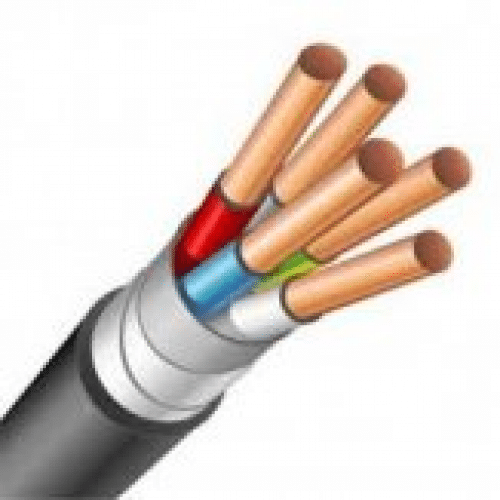

Конструкция кабеля
1. Пять многопроволочных круглых или секторных токопроводящих медных жил
номинальным сечением 2.5 мм2, соответствующих 2 классу по ГОСТ 22483-2012
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0.8 мм
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами
4. Скрепляющая лента из полипропилена, спирально наложенная на скрученные жилы
кабелей с секторными жилами
5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности
толщиной не менее 0,9 мм
6. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластиката
пониженной пожароопасности
А. Без подушки
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
пониженной пожароопасности толщиной не менее 1.8 мм
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 26 А на воздухе, 34 А в земле |
| Допустимый ток односекундного КЗ | 0.27 кА |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 450 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Вес и наружный диаметр ВБбШвнг-LS 5×2.5
| Расчетная масса (вес) | 481,0 кг/км |
| Наружный диаметр | 16.1 мм |
| Минимальный барабан | № 8 — 160 м |
| Макс. длина в бухте | 103 м |
Доставка
Доставим кабель ВБбШВнг-LS 5х2.5 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить ВБШвнг(А)-LS 5х2.5 выделенным транспортом в такие города, как Архангельск, Астрахань, Ашхабад, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Вильнюс, Грозный, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!
Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
