Кабель ВБбШвнг 4х95

Кабель ВБбШвнг 4х95

Кабель силовой медный бронированный ВБбШвнг 4х95 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91; e-mail: 2045286@mail.ru

Цена: По запросу

метров

Кабель ВБбШвнг 4х95



ВБбШвнг 4х95 используют для распределения и быстрой передачи электроэнергии. Кабель часто применяют в стационарных установках. Его разрешают использовать при прокладке в различных горизонтальных и наклонных трассах. Кабель ВБбШвнг(А) обладает стойкостью к воздействию низких температур. Также его размещают на суше, в земле, в траншеях, на озерах и реках, во взрывоопасных зонах. Однако изделие обязательно должно быть защищено от механических повреждений.

Маркировка ВБбШвнг 4*95 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Расшифровка маркировки кабеля ВБбШвнг 4х95

В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв — оболочка из поливинилхлоридного пластиката.
нг — пониженная пожарная опасность.
— количество медных жил.
95 — сечение жил в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) — однопроволочная жила.
(мк), (мс) или (мж) — многопроволочная жила.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

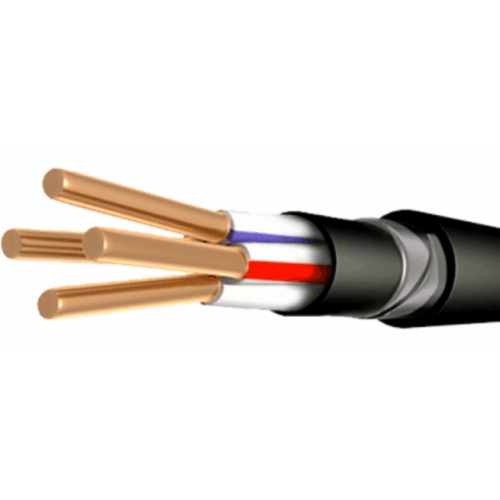

Конструкция кабеля ВБбШвнг 4х95

1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным
сечением 95 мм2, соответствующие 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,5 мм.

3. Поясная изоляция из ПВХ пластиката толщиной не менее 0,9 мм.

4. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластиката
пониженной горючести.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
пониженной горючести толщиной не менее 2,2 мм.

Технические характеристики кабеля ВБбШвнг 4х95 — 1кВ

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 254 А на воздухе, 260 А в земле
Допустимый ток односекундного КЗ 10,48 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 200 м
Маломеры в партии не более 20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

ВБбШвнг 4х95 аналоги

Кабель ВБбШвнг 4х95 всегда имеется в наличии на складе. Но при необходимости можно будет заменить кабелем ВБбШвнг- LS и ВБбШвнг-ХЛ.

Доставка ВБШвнг 4х95

Доставим ВБбШВнг 4х95 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить кабель выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Иркутск, Уфа, Нижний Новгород, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Вологда, Ульяновск, Волгоград, Краснодар, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Масса (вес), наружный диаметр ВБбШвнг 4х95- 1кВ

Расчетная масса (вес) 4827,0 кг/км
Наружный диаметр 41,5 мм
Минимальный барабан № 12 — 185 м
Макс. длина в бухте 10 м
