Кабель КГ 1х95

Кабель КГ 1х95

Кабель КГ 1×95 используют при соединении силовых механизмов и электрических сетей при переменном и постоянном напряжении до 1000 В.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

560 руб. / м

метров

Кабель КГ 1х95

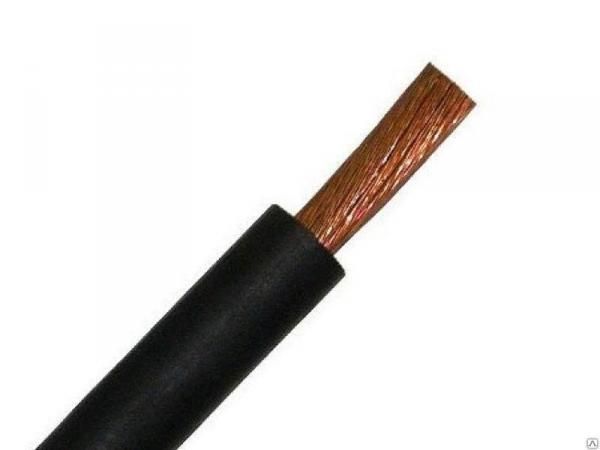

Кабель КГ 1×95 (сварочный) с медными жилами с резиновой изоляцией в резиновой оболочке

Конструкция силового кабеля КГ 1×95:



1. Одна токопроводящая многопроволочная медная жила номинальным сечением 95 мм2    Соответствует 5 классу по ГОСТ 22483-2012.

2. Изоляция из резины номинальной толщиной 1,8 мм. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции.

3. Однослойная оболочка из резины номинальной толщиной 2,8 мм.

Применение кабеля КГ 1×95:



Кабель КГ 1×95 используют при соединении силовых механизмов и электрических сетей при переменном и постоянном напряжении до 1000 В, важно чтобы, радиус изгиба был не менее 8 диаметров кабеля, а максимальная температура нагрева проводящих жил сварочного кабеля не превышала 75 С.

Для кабелей в тропическом исполнении к обозначению кабеля добавляют через дефис букву «Т». Для кабеля в холодостойком исполнении к марке дописывают через дефис «ХЛ». Кабели с нулевой жилой обозначаются с добавлением буквы «н», кабели с двумя или тремя основными жилами и одной или двумя вспомогательными жилами с использованием буквы «в».

Технические характеристики кабеля КГ 1х95

Номинальное переменное напряжение 660 В частотой до 400 Гц
Номинальное постоянное напряжение 1000 В
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Длительно допустимая токовая нагрузка 465 А
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Строительная длина не менее 125 м
Маломеры в партии не более 20% кусками от 20 м
Допустимая температура нагрева жил 75 °С
Минимальный радиус изгиба 8 наружных диаметров
Диапазон рабочих температур −40…+50 °C
Срок службы не менее 4 лет с даты изготовления

Массо-габаритные характеристики кабеля КГ 1х95

Расчетная масса (вес) 1 400,0 кг/км
Наружный диаметр 24,3 мм
Минимальный барабан № 8 — 75 м
Макс. длина в бухте 35 м
