Кабель АВБбШв 5х25

Кабель АВБбШв 5х25

Кабель алюминиевый силовой бронированный АВБбШв 5х25 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

139 руб. / м

метров

Кабель АВБбШв 5х25



Кабель АВБбШв применяется для передачи и распределения тока. Его используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки. Также размещают марку в местах с повышенным уровнем пожаро- и взрывоопасности. Располагают изделия возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 5х25 — является устаревшей маркировкой. По новому ГОСТ 31996-2012 обозначение (б) было исключено, но конструкция и характеристики не изменились. Современная маркировка: АВБШв 5*25

Расшифровка маркировки АВБбШв 5х25

А — алюминиевая токопроводящая жила.
В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — не имеет подушку между броней и внутренней оболочкой.
Шв — оболочка выполнена из поливинилхлорида.
— количество токонесущих жил.
25 — сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

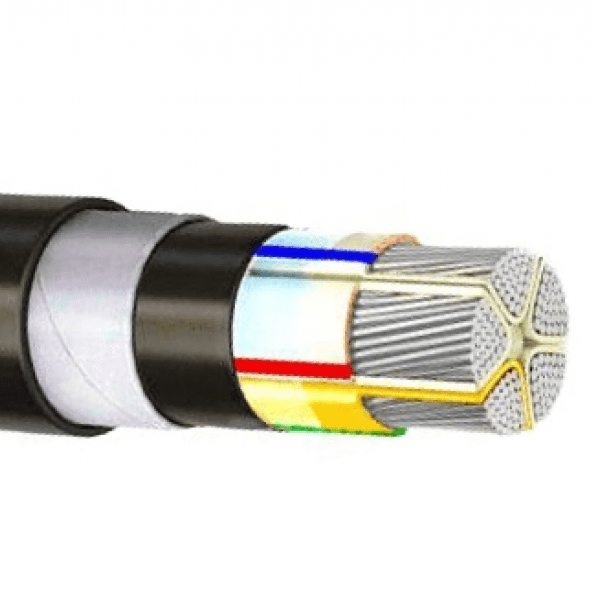

Конструкция кабеля АВБбШв 5х25

1. Пять многопроволочных круглых токопроводящих алюминиевых жил номинальным
сечением 25 мм2, соответствующих 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,2 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей.

4. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

5. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 2,0 мм.

Технические характеристики кабеля АВБбШв 5х25

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 82 А на воздухе, 93 А в земле
Допустимый ток односекундного КЗ 2,78 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

АВБбШв 5х25 цена, аналоги.

АВБбШв 5х25 пользуется большой популярностью на рынке. Вы можете купить кабель АВБбШв 5х25 в нашем интернет-магазине по самой выгодной цене. Доставку осуществляем во все регионы России. Также вы можете приобрести аналоги марки:

  • АВБбШвнг — при возгорании не поддерживает горение.
  • АВБбШв-ХЛ — в хладостойком климатическом исполнении
  • АВБШвнг — при возгорании не поддерживает горение.

Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить?

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Доставим кабель по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Кемерово, Новокузнецк, Красноярск, Иркутск, Хабаровск, Уфа, Нижний Новгород, Саратов, Самара, Воронеж, Санкт-Петербург, Москва, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.

Отгрузка за 24 часа!

Совершите покупку сейчас! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru

Масса (вес), наружный диаметр кабеля АВБбШв 5х25 — 1кВ

Расчетная масса (вес) 1 222,0 кг/км
Наружный диаметр 29,3 мм
Минимальный барабан № 10 — 220 м
Макс. длина в бухте 40 м
