Кабель АВБбШв 5х185

Кабель АВБбШв 5х185

Кабель алюминиевый силовой бронированный АВБбШв 5*185 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91; e-mail: 2045286@mail.ru

739 руб. / м

метров

Кабель АВБбШв 5х185



АВБбШв 5х185 применяют для передачи и распределения тока. Используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки. Кабель прокладывают в местах с повышенным уровнем пожаро- и взрывоопасности, а также возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 5х185 — является устаревшей маркировкой. По новому ГОСТ 31996-2012 обозначение (б) было исключено, но конструкция и характеристики не изменились.

Современная маркировка: АВБШв 5*185.

Расшифровка маркировки АВБбШв 5х185

А — алюминиевая токопроводящая жила.
В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — не имеет подушку между броней и внутренней оболочкой.
Шв — оболочка выполнена из поливинилхлорида.
— количество токонесущих жил.
185 — сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

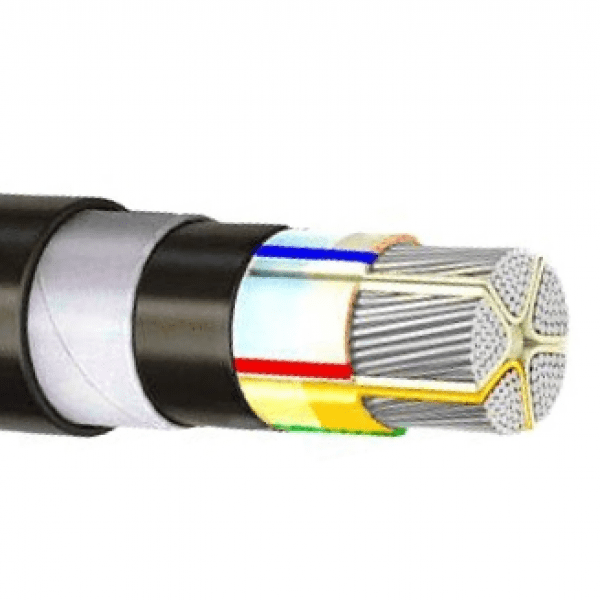

Конструкция кабеля АВБбШв 5х185

  • Жила — алюминиевая, 1 или 2 класса по ГОСТ 15150-69.
  • Изоляция — из ПВХ пластиката различных цветов.
  • Внутренняя оболочка — из поливинилхлорида.
  • Броня — из двух стальных оцинкованных лент.
  • Наружная оболочка — из ПВХ пластиката.

Технические характеристики кабеля АВБШв 5х185 — 1кВ: допустимый ток, сопротивление, радиус изгиба

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 280 А на воздухе, 290 А в земле
Допустимый ток односекундного КЗ 13,37 кА
Сопротивление изоляции при 20 °С не менее 3,7 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления
АВБбШв 5х185 цена, аналоги

АВБбШв 5х185 пользуется большой популярностью на рынке. Вы можете купить кабель АВБбШв 5х185 в нашем интернет-магазине по самой выгодной цене. Также вы можете приобрести аналоги марки:

  • АВБбШвнг — при возгорании не поддерживает горение.
  • АВБбШв-ХЛ — в хладостойком климатическом исполнении
  • АВБШвнг — при возгорании не поддерживант горение.

Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить?

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Доставим по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Кемерово, Новокузнецк, Красноярск, Иркутск, Хабаровск, Уфа, Нижний Новгород, Саратов, Самара, Воронеж, Санкт-Петербург, Москва, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.

Отгрузка за 24 часа!

Совершите покупку сейчас! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru

Масса (вес), наружный диаметр кабеля АВБбШв 5х185
Расчетная масса (вес) 5 535,0 кг/км
Наружный диаметр 59,2 мм
Минимальный барабан № 14а — 95 м
Макс. длина в бухте 9 м
