Гидромуфты 400

Гидромуфты 400

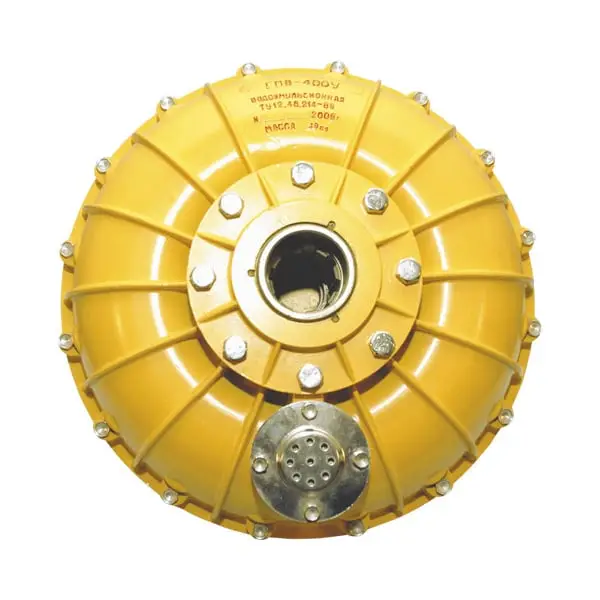

Гидромуфта ГПВ-400 и ГПВ-400У используется для передачи крутящего момента от электродвигателя к редуктору в приводах скребковых конвейеров, струговых установок и погрузочных машин, для обеспечения защиты редуктора, тяговой цепи, приводного электродвигателя от перегрузок, главного запуска и согласованной работы электродвигателей многоприводных систем. Быстро и удобно купить гидромуфту ГПВ-400, ГПП-400У можете у нас оптом и в розницу. Гарантия качества!

+7 (342) 204 52 81, 204 52 91;  e-mail: 2045286@mail.ru

47950 руб. / шт.

штук

Гидромуфты 400



Гидромуфта ГПВ-400 и ГПВ-400У – используется для передачи крутящего момента от электродвигателя к редуктору в приводах скребковых конвейеров, струговых установок и погрузочных машин, для обеспечения защиты редуктора, тяговой цепи, приводного электродвигателя от перегрузок, главного запуска и согласованной работы электродвигателей многоприводных систем.

ГПП-400У предназначена для передачи вращающего момента от электродвигателя к редуктору в приводах ленточных конвейеров 2ЛТ80, 2ЛТ/80У, 2ЛТП/80У и др.

Область применения

  • в подземных выработках угольных и сланцевых шахт всех категорий, опасных по газу (метану) и угольной пыли (ленточные, цепные скребковые и пластинчатые конвейеры);
  • общепромышленное (элеваторы, осевые вентиляторы и дымососы, питательные насосы, газовые турбины, дробилки и мельницы различных типов, роторные экскаваторы, дорожные катки, бетоносмесители, барабанные сушилки, центрифуги, автомобили, трактора и железнодорожные локомотивы).

ГПВ-400 унифицирована и взаимозаменяема по присоединительным размерам с гидромуфтой ГПЭ-400У. Пожаробезопасность обеспечивается применением негорючей рабочей жидкости.

Расшифровка маркировки

  • Г – гидромуфта
  • П – пусковая (для ГПП)
  • П – предохранительная
  • В – водоэмульсионная (для ГПВ)
  • 400 – активный диаметр
  • У – унифицированная

Гидромуфты 400 состоят из корпуса турбины, насосного колеса, турбинного колеса, выполненного из алюминиевого сплава. Соединение гидромуфты с валом электродвигателя осуществляется полумуфтой и кулаками насосного колеса через резиновый вкладыш. Турбинное колесо жестко соединено с шлицевой ступицей и центрируется относительно насосной части с помощью радиальных шарикоподшипников. Соединение с валом редуктора производится через ступицу. Уплотнение подшипников от рабочей и окружающей среды осуществляется манжетами. Уплотнение неподвижных соединений осуществляется специальными резиновыми кольцами. Для ограничения крутящего момента при перегрузках в гидромуфтах имеются местные сопротивления, выполненные в виде порога.

В гидромуфтах применена трехступенчатая тепловая защита. Первая и вторая ступени выполнены в виде защитных пробок с плавкими вставками. Третья ступень защиты (аварийная) в гидромуфте ГПВ-400 выполнена в виде местного ослабления, предусмотренного в корпусе турбины и предназначенного для безопасной разгерметизации гидромуфт при отказе или загрублении первых двух ступеней защиты.

В гидромуфте ГПП-400У аварийная защита по давлению выполнена в виде разрывной мембраны, установленной на втулке. Место соединения втулки и мембраны уплотнено кольцом. Аварийная защита служит для предотвращения от механического разрушения корпусных деталей гидромуфты при образовании в полости высокого давления.

Гидромуфта ограничивает момент при пуске и торможении машин, позволяет равномерно распределять нагрузку между отдельными приводами, обеспечивает согласованную работу электродвигателей многоприводных систем, обеспечивает плавный пуск конвейера вхолостую и под нагрузкой, ограничивая ускорение ленты и устраняя при этом опасные динамические усилия в ней. Во всех режимах гидромуфта защищает электродвигатель конвейера от перегрузок.

Технические характеристики

  • маркировка взрывозащиты: I Mb c X
  • температура окружающей среды, °С: от 1 до 35
  • относительная влажность воздуха, %: 98±2
Наименование параметраНорма для модификации изделия
ГПВ-400, ГПВ-400УГПП-400У
Активный диаметр, мм400
Номинальная передаваемая мощность, кВт22, 45, 5545, 55
Частота вращения входного вала, об/мин1480
Коэффициент перегрузки, не более2,82,2
Температура срабатывания тепловой защиты, °С

рабочей

контрольной



120±5

150±10

аварийной200±10160+20 -10
Рекомендуемая рабочая жидкостьЭмульсия на водной основе (2,5-3% концентрата гидрожидкости ФМИ-РЖ ТУ33.101.1813-88 или 1,5-2% ингибитор коррозии ВИТАЛ ТУ38.УССР.201:235-81)
Объем рабочей жидкости, заливаемый в гидромуфту, л

для мощности: 22 кВт



6,0



45 кВт6,5
55 кВт7,0
Габаритные размеры, мм, не болееØ 455х296Ø 455х302
Масса без рабочей жидкости, кг, не более4150

Гидромуфта ГПВ купить

Купить гидромуфту водоэмульсионную предохранительную ГПВ-400У, ГПП-400У Вы можете следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-81, 204-52-91 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Гидромуфта ГПВ-400У цена зависит от объема закупки и условий поставки.

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Гидромуфты ГПВ-400 доставляются в транспортные компании в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность отправить предохранительную гидромуфту 400 выделенным транспортом в такие города, как Архангельск, Астрахань, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Бугуруслан, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Грозный, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Таганрог, Томск, Тюмень, Тверь, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!

Покупайте сейчас! Тел: +7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru

Также предлагается нашим клиентам измеритель ХН2570П купить по очень выгодной цене, позвоните по телефону или оставьте заявку на сайте.
