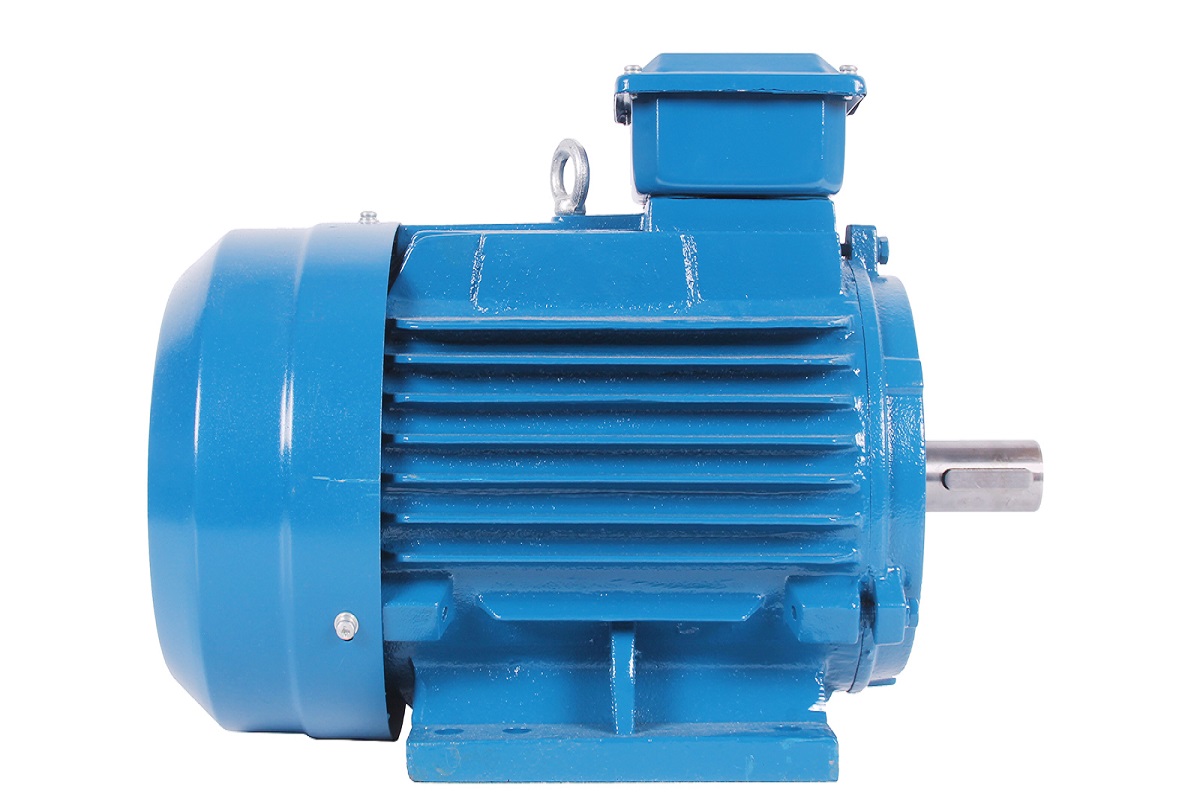

Электродвигатель АИР100 L8 IM1081 1,5кВт 750об/мин

Электродвигатель АИР100 L8 IM1081 1,5кВт 750об/мин

Трехфазный асинхронный электрический двигатель с короткозамкнутым ротором стандартного (основного) исполнения мощностью 1.5 кВт 750 об/мин.

+7 (342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru

Цена: По запросу

штук

Электродвигатель АИР 100 L8



АИР 100 L8 применяют в приводах различных электротехнических конструкций и агрегатов. Электродвигатель превращает электрическую энергию в механическую, которая в свою очередь придает движение и вращение различным механизмам и деталям

Расшифровка маркировки АИР 100 L8 У3 IM хххх IP 54

АИР – серия асинхронного электродвигателя

100 – габарит двигателя (расстояние от оси вращения до плоскости крепления в мм);
L – установочный размер по длине станины;
8 – число полюсов отвечает за кол-во оборотов ротора до 1500 об/мин;
У3 – климатическое исполнение 3 – категория размещения по ГОСТ 15150-69;
IM хххх – обозначение монтажного крепления;
IP 54 – степень защиты от попадания пыли и водяных брызг;

  • Мощность 1,5 кВт
  • Об/мин 750
  • Высота оси вращения 100
  • IM 1081 ( лапы )
  • Исполнение по способу монтажа на лапах с двумя подшипниковыми щитами с любым пространственным расположением 1 выходного конца вала
  • градацией мощности и присоединительных размеров по ГОСТ Р 51689
  • Расположение поверхностный
  • Напряжение ( В ) 380
  • Тип подключения трехфазный
  • Степень защиты IP 54
  • Вес 28 кг
  • Высота 0.24 метра
  • Длина 0.367 метра
  • Ширина 0.2 метра

Габаритные, установочные и присоединительные размеры

air_razmer_by2 Электродвигатель АИР100 L8 IM1081 1,5кВт 750об/мин

По лапам
b10 l10 b16 l17 h10
160 140 16 12 12

b10 – поперечное межосевое расстояние отверстий лап
l10 – продольное межосевое расстояние отверстий лап
b16 – ширина отверстий на лапах
l17 – толщина отверстий на лапах
h10 – толщина лап

По валу
b1 h1 d1 h5 h l1
8 7 28 31 100 60

b1 –  ширина шпонки
h1 – высота шпонки
d1 – диаметр вала
h5 – толщина вала с учетом шпоночного паза
h – высота вала (габарит)
l1 – длина присоединительной части вала

air_razmer_by1 Электродвигатель АИР100 L8 IM1081 1,5кВт 750об/мин

По корпусу
l30 h31 b30 l31
393 266 266 63

l30 – длина
h31 – высота до крышки борно
b30 – диаметр корпуса
l31 – расстояние до крепления на лапах

По фланцу
d24 l21 d25 l20 d20 d22
250 14 180 4 215 15

d24 – диаметр фланца
l21 – диаметр фланца
d25 – диаметр привалочного торца фланца
l20 – ширина привалочного торца фланца
d20 – межосевой диаметр отверстий фланца
d22 – диаметр отверстий фланца
