Отвод оцинкованный
Отвод оцинкованный — соединительная деталь (фитинг) изогнутой формы с защитным слоем цинка, которая используется для плавного изменения направления трубопровода или вентиляционной системы. Быстро и удобно отводы оцинкованные купить можете у нас оптом и в розницу. Гарантия качества!
+7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru
99 руб. / шт.

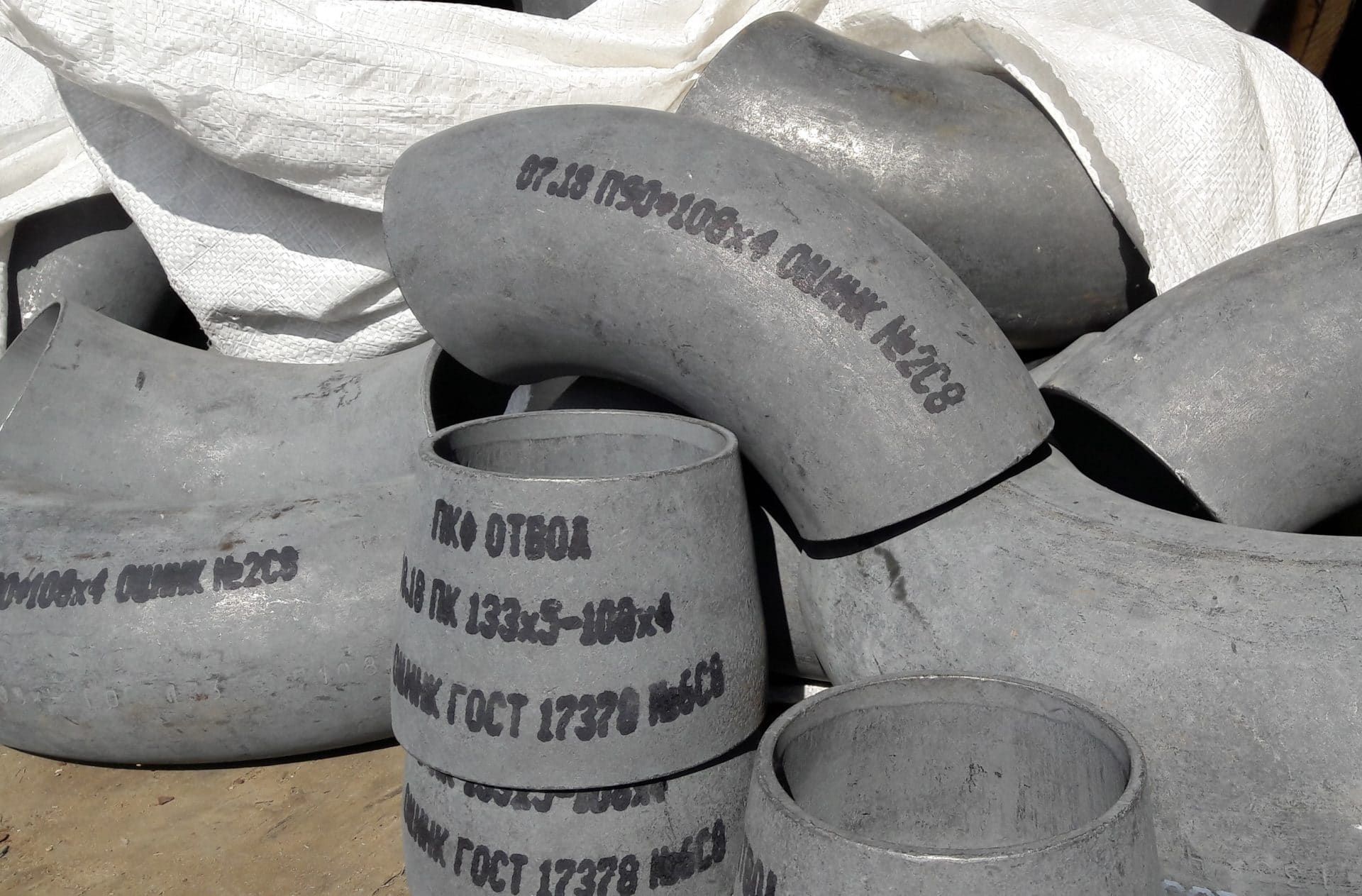

Отвод оцинкованный
Отвод оцинкованный — это соединительная деталь трубопровода (фитинг), изготовленная из углеродистой или низколегированной стали и покрытая защитным слоем цинка. Изделие предназначено для плавного изменения направления трубной магистрали в условиях повышенной влажности и воздействия неагрессивных сред. Монтируется методом приварки встык с последующей антикоррозийной обработкой сварного шва.
Виды оцинкованных отводов по технологии покрытия
- Горячее цинкование (основной метод по ГОСТ). Отвод погружают в расплавленный цинк при температуре около 450 °C. Образуется плотный защитный слой толщиной от 40 до 150 мкм, устойчивый к механическим повреждениям.
- Гальваническое (электролитическое) цинкование. Цинк осаждается на металл под действием тока. Слой цинка более тонкий (10–25 мкм) и гладкий. Он подходит для вентиляции и ненагруженных трубопроводов.
- Термодиффузионное цинкование. Насыщение цинком происходит в порошковой среде при высоких температурах. Метод гарантирует идеальную равномерность слоя даже в труднодоступных местах и на резьбах.
Применение
- Системы горячего и холодного хозяйственно-питьевого водоснабжения (ХВС и ГВС).
- Магистрали пожаротушения.
- Системы промышленной вентиляции и кондиционирования воздуха.
- Технологические трубопроводы на предприятиях химической, коммунальной и аграрной отраслей.
Особенность монтажа: При сваривании оцинкованных отводов в зоне стыка выгорает защитный слой цинка. После завершения сварочных работ шов необходимо обязательно зачистить и обработать специальным цинкосодержащим грунтом (холодное цинкование) для восстановления защиты.
Преимущества
- Срок службы: За счет цинкового покрытия деталь служит в 3–4 раза дольше обычного стального отвода в условиях постоянного контакта с водой и кислородом.
- Устойчивость к коррозии: Цинк жертвует собой, окисляясь в первую очередь, что полностью блокирует появление ржавчины на самой стали.
- Эстетика и гигиеничность: На оцинкованной внутренней поверхности не образуются известковые отложения и ржавые наросты, что сохраняет высокую пропускную способность трубы и чистоту рабочей среды.
Технические характеристики
- Стандарт: ГОСТ 17375-2001
- Основа: сталь марок 20, 09Г2С
- Покрытие: цинк
- Наружные диаметры (D): от 21,3 мм до 820 мм (наиболее востребованы в ЖКХ малые и средние диаметры: Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 мм)
- Толщина стенки: от 2,0 мм до 12 мм
Таблица весов и размеров оцинкованных отводов (ГОСТ 17375-2001)
| Условный проход (DN / Ду), мм | Наружный диаметр (D), мм | Радиус изгиба (F / R), мм | Толщина стенки (Т), мм | Масса отвода 45°, кг | Масса отвода 60°, кг | Масса отвода 90°, кг |
|---|---|---|---|---|---|---|
| 15 | 21.3 | 28 | 2.0 | 0.021 | 0.031 | 0.045 |
| 20 | 26.9 | 29 | 2.0 | 0.031 | 0.042 | 0.065 |
| 25 | 32.0 | 38 | 3.0 | 0.062 | 0.083 | 0.125 |
| 32 | 38.0 | 48 | 3.0 | 0.104 | 0.135 | 0.210 |
| 32 | 42.4 | 48 | 3.0 | 0.115 | 0.156 | 0.230 |
| 40 | 45.0 | 60 | 3.0 | 0.155 | 0.210 | 0.310 |
| 40 | 48.3 | 60 | 3.5 | 0.210 | 0.280 | 0.420 |
| 50 | 57.0 | 75 | 3.0 | 0.260 | 0.345 | 0.520 |
| 50 | 57.0 | 75 | 3.5 (стандарт ЖКХ) | 0.310 | 0.415 | 0.620 |
| 55 | 60.3 | 75 | 3.5 | 0.340 | 0.450 | 0.680 |
| 65 | 76.0 | 100 | 3.5 | 0.570 | 0.760 | 1.150 |
| 65 | 76.0 | 100 | 4.5 (усиленный) | 0.720 | 0.960 | 1.450 |
| 80 | 89.0 | 133 | 3.5 | 0.930 | 1.250 | 1.850 |
| 80 | 89.0 | 133 | 5.0 (усиленный) | 1.300 | 1.730 | 2.600 |
| 100 | 108.0 | 150 | 4.0 | 1.660 | 2.210 | 3.320 |
| 100 | 108.0 | 150 | 5.0 (усиленный) | 2.050 | 2.730 | 4.100 |
| 100 | 108.0 | 150 | 6.0 (толстостенный) | 2.440 | 3.250 | 4.880 |
| 125 | 133.0 | 190 | 4.0 | 2.800 | 3.730 | 5.600 |
| 125 | 133.0 | 190 | 5.0 | 3.480 | 4.640 | 6.960 |
| 150 | 159.0 | 225 | 4.5 | 4.410 | 5.880 | 8.820 |
| 150 | 159.0 | 225 | 6.0 (усиленный) | 5.820 | 7.760 | 11.640 |
| 200 | 219.0 | 300 | 6.0 | 8.940 | 11.920 | 17.880 |
| 200 | 219.0 | 300 | 8.0 (магистральный) | 11.800 | 15.730 | 23.600 |
| 250 | 273.0 | 375 | 7.0 | 15.960 | 21.280 | 31.920 |
| 300 | 325.0 | 450 | 8.0 | 25.270 | 33.690 | 50.540 |
| 400 | 426.0 | 600 | 10.0 | 51.300 | 68.430 | 102.600 |
Экспертная инструкция: Сварка и монтаж оцинкованных отводов
- Удаление защитного слоя (Зачистка): Перед началом работ на концах отвода и соединяемой трубы необходимо зачистить слой цинка на ширину не менее 15–20 мм от края стыка. Зачистка производится механическим способом (углошлифовальной машиной с зачистным кругом) или химическим (вытравливание кислотой).
- Сварочные работы: Сварка выполняется ручной дуговой (электродами с основным или рутиловым покрытием, например, УОНИ-13/55) либо полуавтоматом в среде защитных газов. Помещение должно быть оснащено мощной приточно-вытяжной вентиляцией.
- Восстановление защиты (Холодное цинкование): Готовый сварной шов очищают от шлака и окалины. После остывания стыка на него наносят специальный цинкосодержащий грунт (с содержанием пудры цинка не менее 92–95%) в 2–3 слоя с помощью кисти или аэрозоля. Это полностью восстанавливает непрерывность антикоррозийного барьера.
Отводы оцинкованные купить
Купить отвод стальной оцинкованный Вы можете следующим способом: позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru
В спецификациях отводы обозначаются с указанием марки стали. Пример: Отвод 90-108х6-09Г2С ГОСТ 17375-2001.
Цена на отвод оцинкованный 90 градусов напрямую зависит от способа производства, от диаметра, толщины стенки, угла изгиба, количества и условий поставки.
Изготовитель гарантирует соответствие изделия требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения.
