Отвод 09Г2С
Отвод 09Г2С — специализированный соединительный элемент трубопровода (фитинг), изготовленный из конструкционной низколегированной кремнемарганцевой стали марки 09Г2С. Быстро и удобно купить отвод 09Г2С можете у нас оптом и в розницу. Гарантия качества!
+7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru
199 руб. / шт.

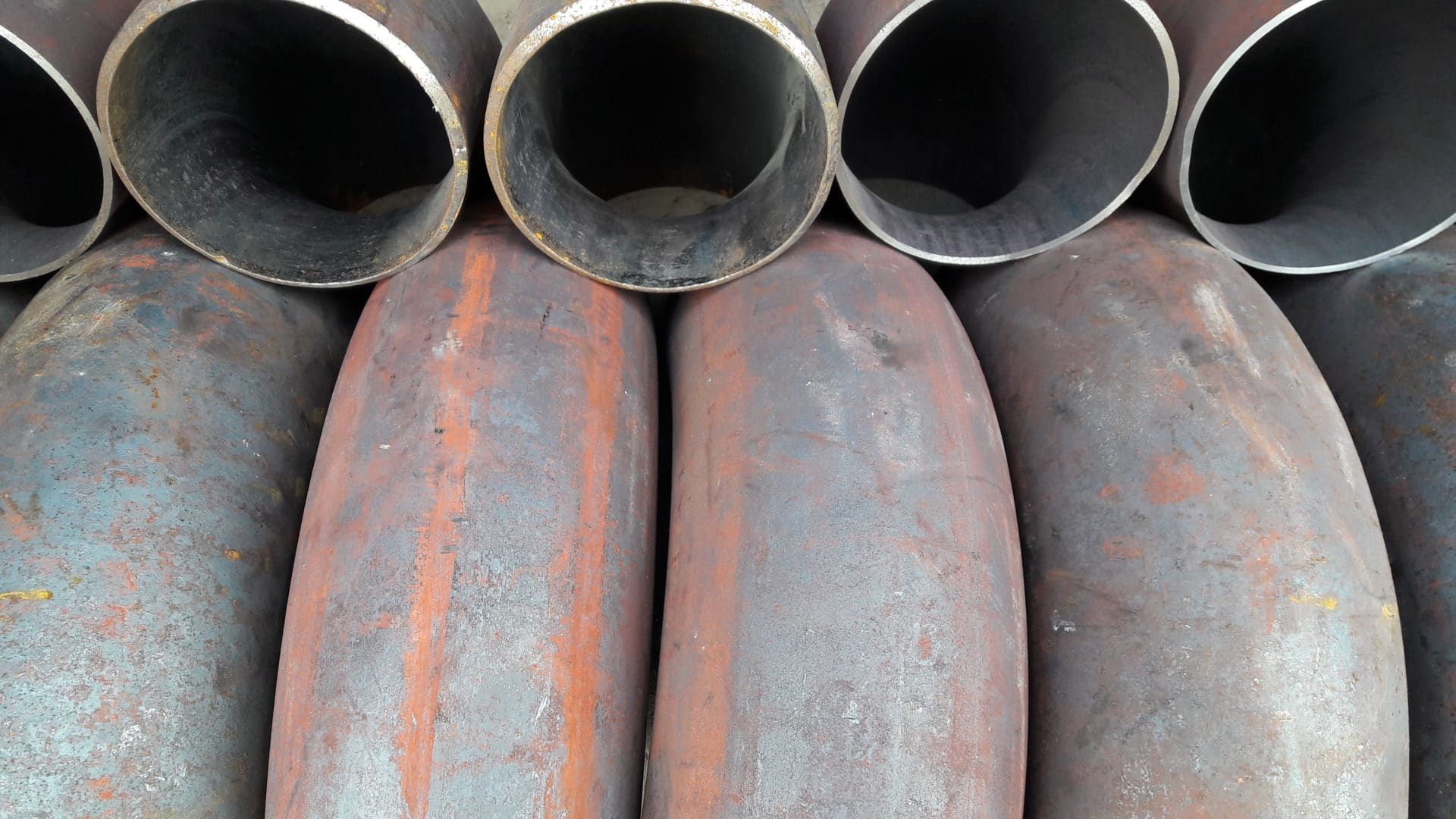

Отвод 09Г2С
Отвод 09Г2С — это специализированный соединительный элемент трубопровода (фитинг), изготовленный из конструкционной низколегированной кремнемарганцевой стали марки 09Г2С. Деталь предназначена для плавного изменения направления технологических магистралей методом приварки встык и эксплуатации в условиях критически низких температур. Низколегированный крутоизогнутый отвод соответствует ГОСТ 17375-2001.
Виды отводов 09Г2С
- Бесшовные крутоизогнутые (ГОСТ 17375-2001 / ГОСТ 30753-2001). Изготавливаются методом горячей протяжки. Рассчитаны на высокое давление (до 16 МПа) и ответственные участки.
- Сварные секторные (сегментные). Изготавливаются из отдельных трубных секций стали 09Г2С по ОСТам. Применяются на трубопроводах больших диаметров с низким давлением.
- Штампосварные (ТУ). Используются на магистральных газо- и нефтепроводах высокого давления.
Применение
- Магистральные и промысловые нефтегазопроводы.
- Технологические трубопроводы химических и нефтеперерабатывающих производств.
- Сети наружного водоснабжения и теплосети в северных широтах.
- Компрессорные и газораспределительные станции.
Преимущества
- Морозостойкость: Обычная Сталь 20 становится хрупкой при температурах ниже -20 °C. Сталь 09Г2С сохраняет ударную вязкость и пластичность при экстремальных морозах до -70 °C.
- Свариваемость без ограничений: В отличие от углеродистых сталей, 09Г2С не склонна к отпускной хрупкости и образованию трещин в околошовной зоне при сварке. Не требует предварительного подогрева и последующей термообработки шва.
- Повышенная прочность: За счет легирования марганцем деталь выдерживает более высокое гидравлическое давление при меньшей толщине стенки
Таблица весов и размеров отводов 09Г2С (ГОСТ 17375-2001)
| Условный проход (DN / Ду), мм [1, 2, 3, 4, 5] | Наружный диаметр (D), мм | Радиус изгиба (F / R), мм | Толщина стенки (Т), мм | Масса отвода 45°, кг | Масса отвода 60°, кг | Масса отвода 90°, кг |
|---|---|---|---|---|---|---|
| 25 | 32.0 | 38 | 3.0 | 0.06 | 0.08 | 0.12 |
| 32 | 38.0 | 48 | 3.0 | 0.10 | 0.13 | 0.20 |
| 40 | 45.0 | 60 | 4.0 | 0.20 | 0.27 | 0.40 |
| 50 | 57.0 | 75 | 3.5 | 0.30 | 0.40 | 0.60 |
| 50 | 57.0 | 75 | 5.0 (усиленный) | 0.40 | 0.53 | 0.80 |
| 65 | 76.0 | 100 | 4.0 | 0.60 | 0.80 | 1.20 |
| 65 | 76.0 | 100 | 6.0 (усиленный) | 0.90 | 1.20 | 1.80 |
| 80 | 89.0 | 133 | 4.0 | 1.00 | 1.33 | 2.00 |
| 80 | 89.0 | 133 | 6.0 (усиленный) | 1.50 | 2.00 | 3.00 |
| 100 | 108.0 | 150 | 4.0 | 1.60 | 2.13 | 3.20 |
| 100 | 108.0 | 150 | 6.0 (толстостенный) | 2.35 | 3.13 | 4.70 |
| 100 | 108.0 | 150 | 8.0 (сверхпрочный) | 3.10 | 4.13 | 6.20 |
| 125 | 133.0 | 190 | 5.0 | 3.35 | 4.47 | 6.70 |
| 150 | 159.0 | 225 | 5.0 | 4.70 | 6.27 | 9.40 |
| 150 | 159.0 | 225 | 8.0 (толстостенный) | 7.45 | 9.93 | 14.90 |
| 200 | 219.0 | 300 | 6.0 | 8.60 | 11.47 | 17.20 |
| 200 | 219.0 | 300 | 10.0 (магистральный) | 14.10 | 18.80 | 28.20 |
| 250 | 273.0 | 375 | 8.0 | 17.50 | 23.33 | 35.00 |
| 250 | 273.0 | 375 | 12.0 (магистральный) | 25.85 | 34.47 | 51.70 |
| 300 | 325.0 | 450 | 8.0 | 24.30 | 32.40 | 48.60 |
| 300 | 325.0 | 450 | 12.0 (магистральный) | 36.00 | 48.00 | 72.00 |
| 350 | 377.0 | 525 | 10.0 | 40.25 | 53.67 | 80.50 |
| 400 | 426.0 | 600 | 12.0 | 59.00 | 78.67 | 118.00 |
| 500 | 530.0 | 750 | 12.0 | 86.50 | 115.33 | 173.00 |
| 600 | 630.0 | 900 | 14.0 | 142.50 | 190.00 | 285.00 |
| 800 | 820.0 | 1200 | 16.0 | 259.00 | 345.33 | 518.00 |
Плотность низколегированной стали 09Г2С практически совпадает с углеродистой сталью 20 (около 7.85 г/см³), поэтому теоретический вес деталей в стандартах идентичен, но отводы 09Г2С чаще заказывают в толстостенных исполнениях для компенсации высокого давления в северных газопроводах.
Контроль качества и правила приемки отводов 09Г2С
- Отсутствие швов: Поверхность изделия абсолютно гладкая как снаружи, так и внутри. На ней нет продольных или спиральных сварных швов (в отличие от сварных секторных моделей).
- Равномерная толщина стенки: На торцах отвода (в местах приварки к трубе) толщина металла должна быть одинаковой по всему периметру. Любая разностенность является браком по ГОСТ.
- Заводское клеймо: На качественные заводские отводы 09Г2С методом сквозного клеймения или лазерной гравировки наносится маркировка, где указываются: товарный знак завода, угол, наружный диаметр, толщина стенки, марка стали (09Г2С) и номер ГОСТа.
Купить отвод 09Г2С
Хладостойкие стальные отводы марки 09Г2С купить Вы можете следующим способом: позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru
В спецификациях отводы 09Г2С обозначаются с указанием марки стали. Пример: Отвод 90-108х6-09Г2С ГОСТ 17375-2001.
Цена на отвод сталь 09Г2С напрямую зависит от способа производства, от диаметра, толщины стенки, угла изгиба, количества и условий поставки.
Изготовитель гарантирует соответствие изделия требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения.
Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!
Доставка
Отвод 90 градусов 09Г2С доставляется в транспортные компании в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность отправить отвод крутоизогнутый сталь 09Г2С выделенным транспортом в такие города, как Архангельск, Астрахань, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!
Также предлагается нашим клиентам отвод 12Х18Н10Т купить можете по телефону или оставив заявку на сайте.
