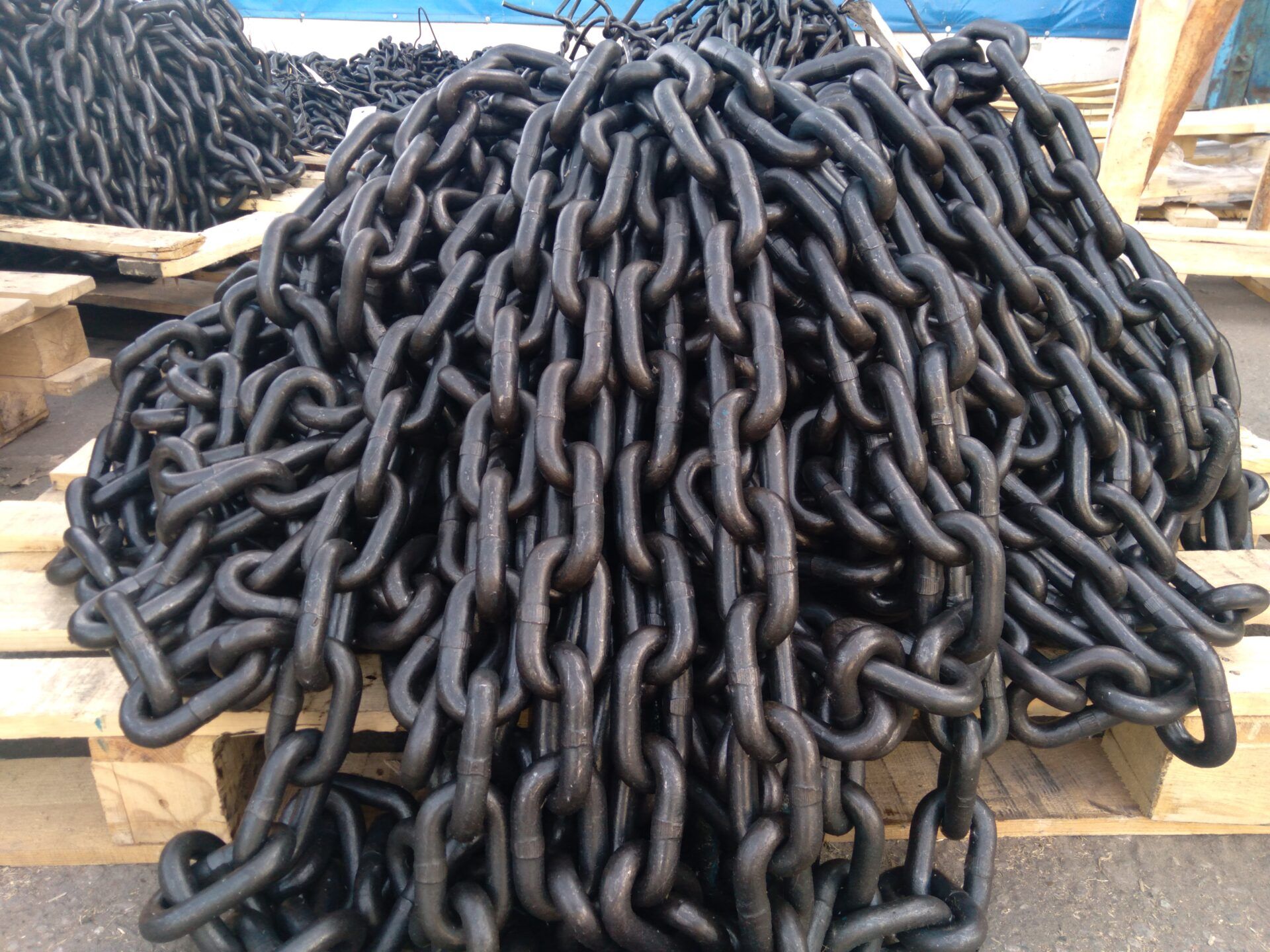

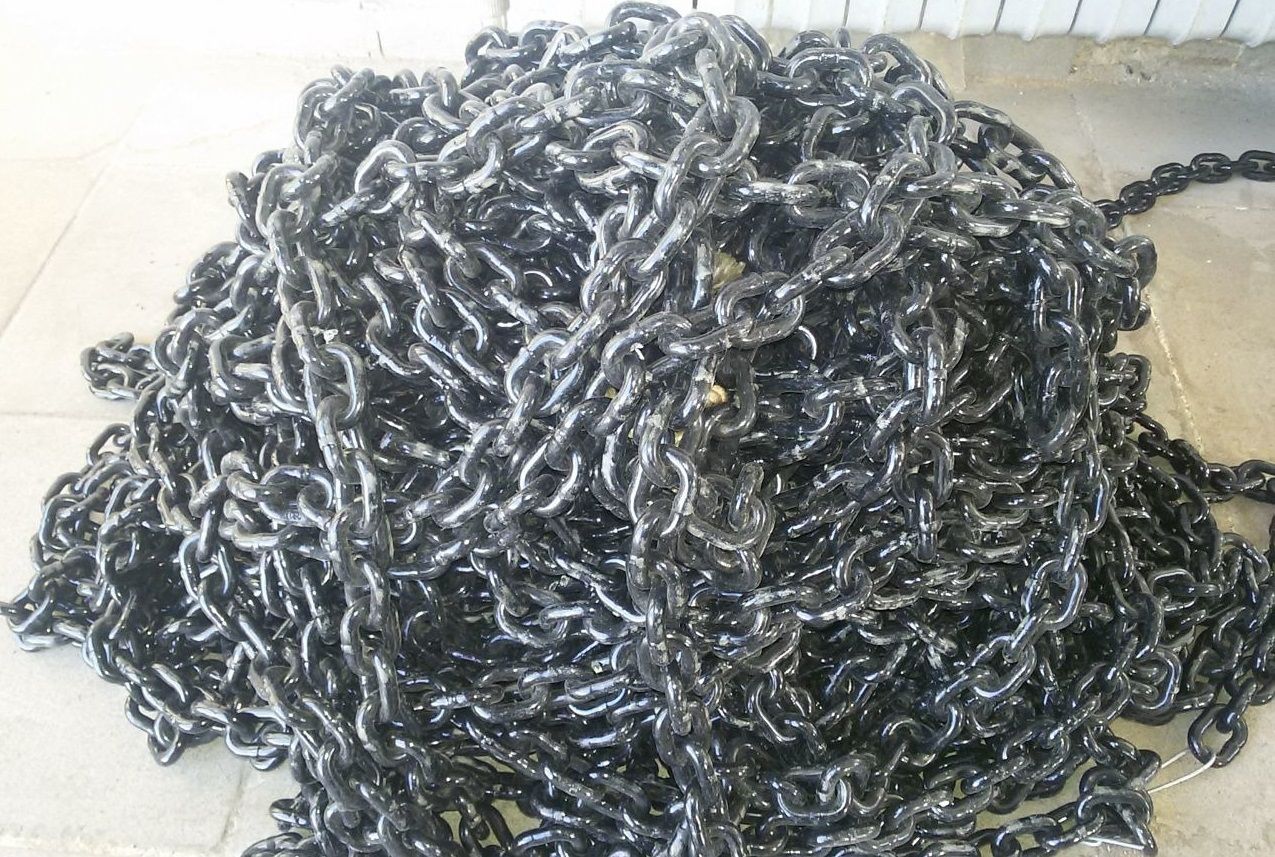

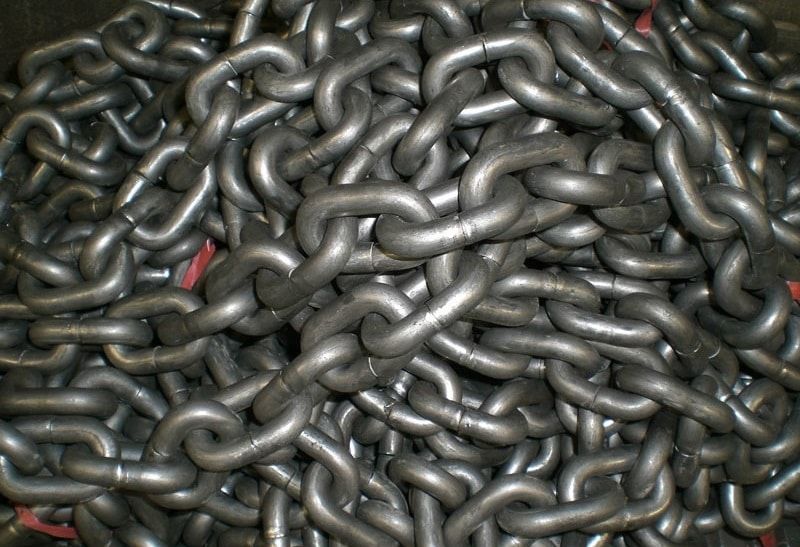

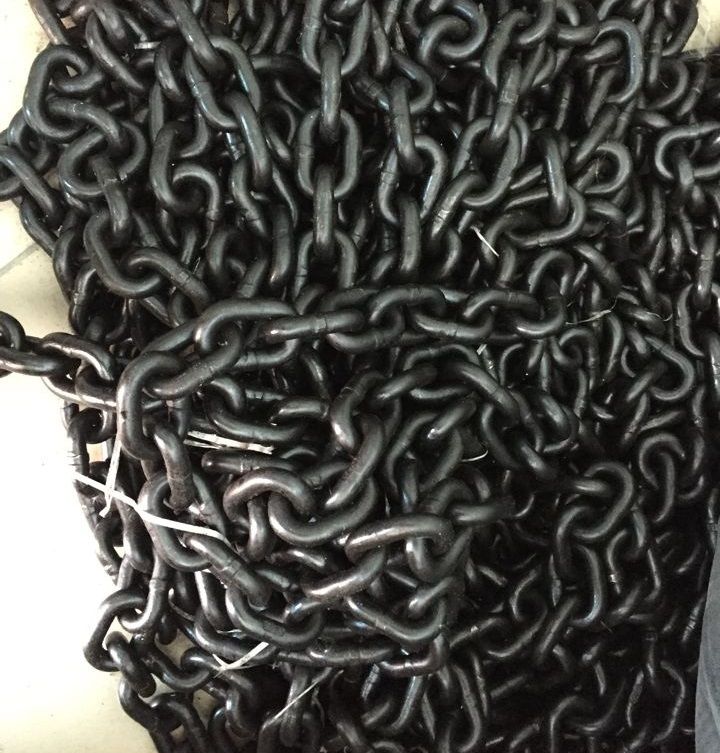

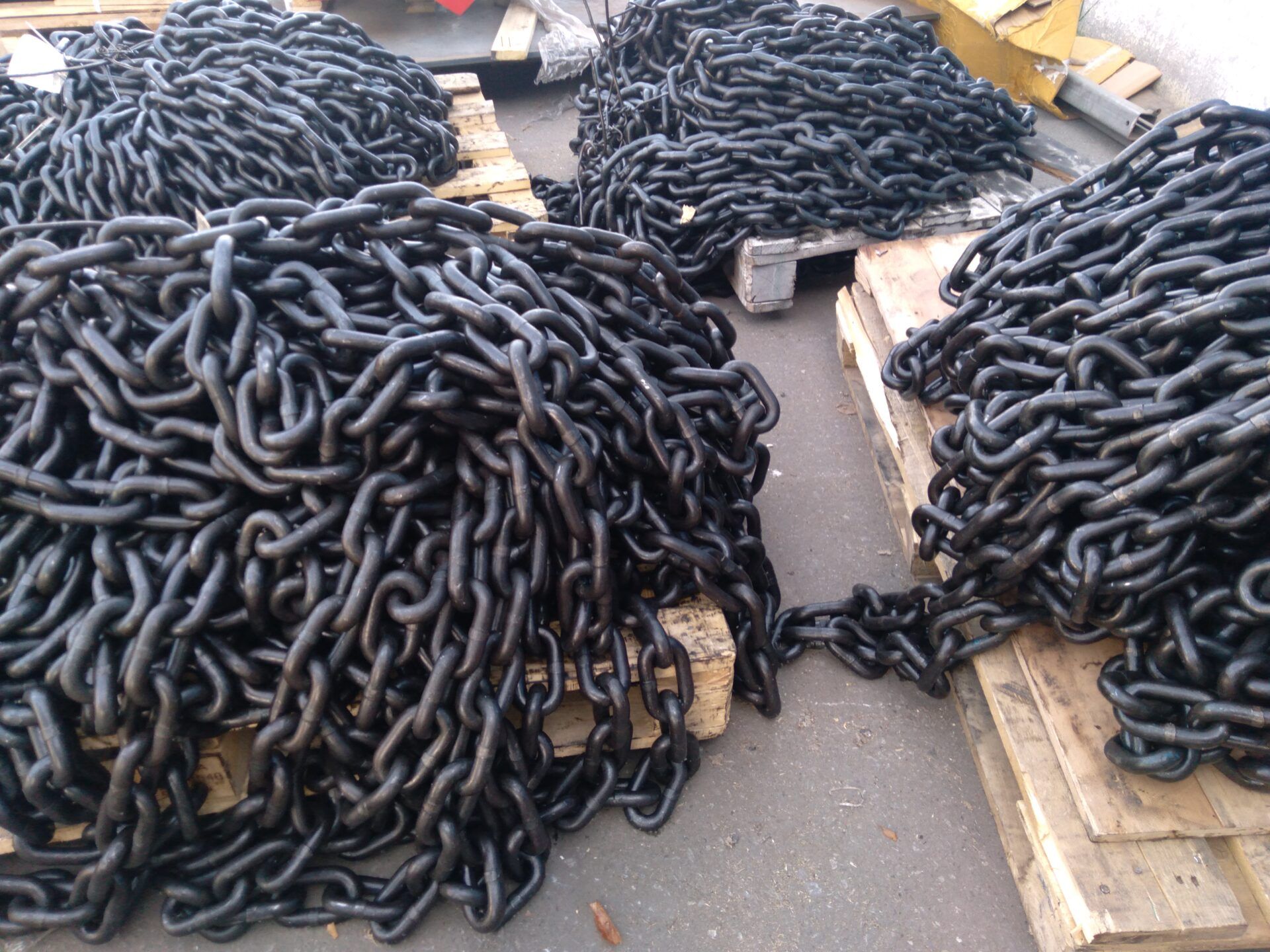

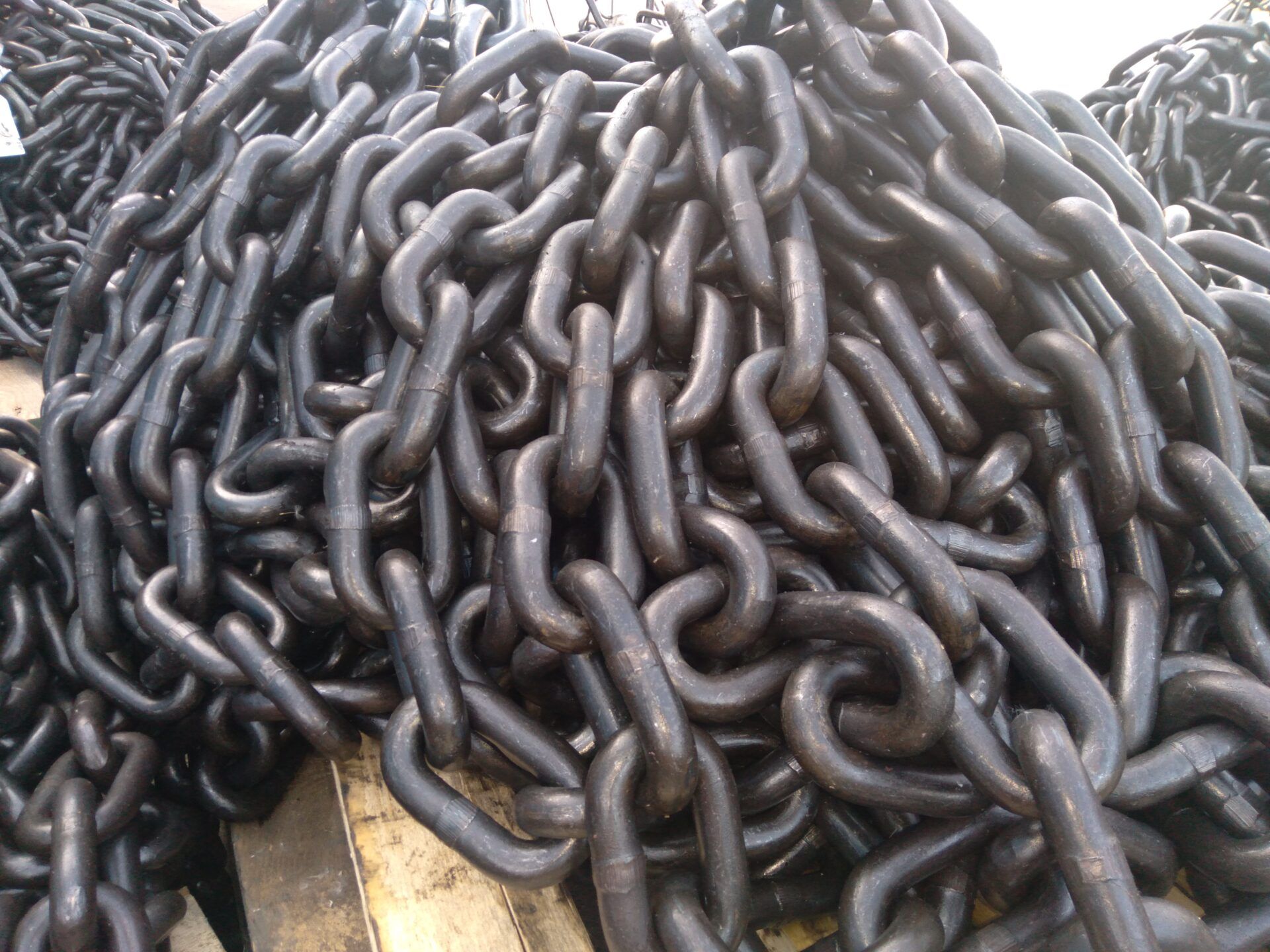

Цепь круглозвенная
Цепи круглозвенные могут применяться в качестве тягового или грузового органа грузоподъемных механизмов или транспортеров, по точности исполнения звеньев делят на два вида: цепи круглозвенные калиброванные и цепи круглозвенные некалиброванные. Быстро и удобно цепь круглозвенную купить можете у нас оптом и в розницу. Гарантия качества!
+7 (342) 204 52 81, 204 52 91; e-mail: 2045286@mail.ru
99,00 руб. / м
Цепь круглозвенная
Цепь круглозвенная подразделяется на несколько основных видов – калиброванные и не калиброванные; длиннозвенные и короткозвенные; и по классу прочности от 4 до 6 класса.
Наша компания имеет возможность произвести под заказ цепи любого калибра и конфигурации, наивысшего качества, проверенные в самых трудных условиях промышленного и бытового использования.
Цепь круглозвенная грузовая и тяговая класса качества 8, калиброванные ТУ 3148-001-55854806-2007 (аналог DIN 5684)
Настоящие технические условия распространяются на высококачественные цепи для подъёмной, тяговой и транспортной техники и подъёмных механизмов с моторным и ручным приводом с высокой износостойкостью, предназначенные для работы на звёздочке и других целей.
Таблица № 1
Типоразмер цепи.мм dxt
| Шаг | Грузоподъемность, кг | Ширина звена, мм | Шаг llt звеньев, мм
| Нагрузки. KN | Масса 1 м цепи, кг
| ||||
звена, мм t | Приводные механизмы | Ручные механизмы | внутренняя, Ы, min | наружная, Ь2, шах | производственная | приемочная | разруша- юшая | |||
5×15 | 15,0 | 630 | 750 | 6,0 | 16,9 | 175 | 20 | 15 | 32 | 0,54 |
6×18 | 18,0 | 900 | 1120 | 7,2 | 20,2 | 210 | 28 | 22,4 | 45 | 0,5 |
6×19 | 19,0 | 900 | 1120 | 7,4 | 21,6 | 221 | 28 | 22,4 | 45 | 0,5 |
7×21 | 21,0 | 1250 | 1500 | 8,4 | 23,6 | 245 | 40 | 30 | 60 | 1,1 |
8×24 | 24,0 | 1600 | 2000 | 9,6 | 27,0 | 280 | 50 | 40 | 80 | 1,4 |
9×27 | 27,0 | 2000 | 2500 | 10,8 | 30,4 | 315 | 63 | 50 | 100 | 1,8 |
10×28 | 28,0 | 2500 | 3200 | 12,0 | 34,0 | 328 | 80 | 63 | 125 | 2,2 |
10×30 | 30,0 | 2500 | 3200 | 12,0 | 34,0 | 350 | 80 | 63 | 125 | 2,2 |
11×31 | 31,0 | 3000 | 3750 | 13,2 | 37,4 | 363 | 95 | 75 | 150 | 2,7 |
13×36 | 36,0 | 4250 | 5300 | 15,6 | 44,2 | 422 | 132 | 106 | 212 | 3,8 |
14×41 | 41,0 | 5000 | 6000 | 16,8 | 47,6 | 479 | 150 | 120 | 250 | 4,4 |
16×45 | 45,0 | 6300 | 8000 | 19.2 | 54.4 | 527 | 200 | 160 | 320 | 5,7 |
Цепи короткозвенные грузоподъёмные некалиброванные класса прочности Т(8) ГОСТ 30441-97 (ИСО 3076-84)
Настоящий стандарт устанавливает технические требования к короткозвенным грузовым некалиброванным цепям класса прочности Т (8), предназначенным для применения в кранах, цепных стропах и других подъёмных устройствах общего назначения, а также иных целей.
Таблица № 2
Калибр цenи.d
| Наружная длина звена,1 | Ширина звена | Нагрузки, KN | Масса 1 м цепи, кг
| ||||
мин. | макс. | наружная, W макс. | внутренняя, W1 мин. | приемочная | разрушающая | испытательная | ||
6 | 28 | 30 | 21 | 7,5 | 22,7 | 45,4 | 27,0 | 0,8 |
7 | 33 | 35 | 25 | 8,8 | 30,8 | 61,6 | 37,0 | 1,1 |
8 | 38 | 40 | 28 | 10,0 | 40,3 | 80,6 | 48,0 | 1,4 |
9 | 43 | 45 | 32 | 11,3 | 51.0 | 102,0 | 61,0 | 1,8 |
10 | 47 | 50 | 35 | 12,5 | 63,0 | 126,0 | 76,0 | 2.2 |
11 | 52 | 55 | 39 | 13,8 | 77,0 | 154,0 | 92,0 | 2.7 |
13 | 62 | 65 | 46 | 16,3 | 107,0 | 214,0 | 128,0 | 3,8 |
16 | 76 | 80 | 56 | 20,0 | 161,0 | 322,0 | 193,0 | 5,7 |
Цепи сварные высокой прочности ОСТ- 1 12674-77 (авиационные)
- как цепи швартовочные для подъёма грузов бортовыми подъёмными устройствами самолётов и вертолётов;
- для крепления грузов в грузовых кабинах самолётов и вертолётов;
- для вкатывания колёсной техники при помощи бортовых лебёдок в грузовые кабины самолётов и вертолётов;
- для других целей.
Таблица № 3
Типо- размер | Код ОКП | Длина цепи L, м. | Калибр, d мм. | Шаг t, мм | Внутрен. ширина b, мм. | Нагрузка пробная, КN | Нагрузка разрушающая,КN | Масса 1м цепи кг. | |
1 | 75 9569 6162 08 | 3,5 | 9 | 28+1 | 10+1,25 | 88,2 | 98,0 | 1,7 | |
2 | 75 9569 6163 07 | 5,0 | |||||||
3 | 75 9569 6161 09 | 2,6 | |||||||
4 | 75 9569 6164 06 | 5,6 | |||||||
Цепь круглозвенная грузовая и тяговая нормальной прочности короткозвенные калиброванные А1, короткозвенные некалиброванные А2 ТУ 12.0173856.015-88
Настоящие технические условия распространяются на круглозвенные грузовые и тяговые цепи
Нормальной прочности применяемые:
- А1 – в качестве тягового органа в конвеерных транспортёрах и других подъёмно – транспортных машинах и механизмах с моторным и ручным приводом при работе со звёздочкой.
- А2 – в цепных стропах класса качества 3, боновых заграждениях и т. п.
Таблица № 4
Типоразмер цепи, dxt, мм.
| Шаг звена t мм .
| Ширина звена В.мм
| Шаг llt+2d звеньев, мм
| Нагрузки, KN | Масса 1м цепи, кг
| |
пробная | разрушающая | |||||
6×19 | 19,0 | 21,0 | 221 | 7,7 | 15,4 | 0,8 |
7×22 | 22,0 | 23,0 | 256 | 9,9 | 19,8 | 1,1 |
8×23 | 23,0 | 27,0 | 269 | 14,3 | 28,6 | 1,4 |
9×27 | 27,0 | 32,0 | 315 | 17,6 | 35,2 | 1,8 |
10×28 | 28,0 | 34,0 | 328 | 22,0 | 44,0 | 2,2 |
11×31 | 31,0 | 36,0 | 363 | 25,3 | 50,6 | 2,7 |
13×36 | 36,0 | 44,0 | 422 | 36,3 | 72,6 | 3,8 |
16×45 | 45,0 | 53,0 | 527 | 56,1 | 112,2 | 5,8 |
Цепи круглозвенные грузовые и тяговые нормальной прочности длиннозвенные калиброванные В1, некалиброванные В2 ТУ 12.0173856.015-88
Технические условия распостраняются на круглозвенные грузовые и тяговые цепи нормальной прочности применяемые:
- В1 – в качестве тягового органа в конвеерных транспортёрах и т. п. при работе со звёздочкой;
- В2 – как более лёгкие за счёт длинного звена во многих областях промышленности и сельского хозяйства.
Таблица № 5
Типоразмер цепи, dxt, мм.
| Шаг звена t, мм.
| Ширина звена В,мм
| Шаг llt+2d звеньев, мм.
| Нагрузки, KN | Масса 1м цепи, кг
| |
пробная | разрушающая | |||||
5×20 | 20,0 | 16,5 | 230 | 5,5 | 11,0 | 0,5 |
6×22 | 22,0 | 20,0 | 256 | 7,7 | 15,4 | 0,74 |
8×28 | 28,0 | 26,5 | 324 | 14,3 | 28,6 | 1,3 |
10×35 | 35,0 | 34,0 | 405 | 22,0 | 44,0 | 2,05 |
13×45 | 45,0 | 44,0 | 521 | 36,3 | 72,6 | 3,45 |
16×56 | 56,0 | 54,0 | 648 | 56,1 | 112,2 | 5,2 |
Цепь нержавеющая, цепь DIN 766 – длинномерное изделие из укороченных звеньев овальной формы, закольцованных сваркой
Применяется на судах для крепления палубного такелажа, для подъема воды из колодцев, подвешивания грузов, устройства растяжек, цепных ограждений и в качестве декоративного элемента дизайна.
- Материал: аустенитная кислотостойкая нержавейка А4 (AISI 316)
- Размеры (диаметр прутка): от 2 до 10 мм
Особенности:
За счет короткого звена цепь DIN 766 можно нагружать сильнее, чем ее длиннозвенные аналоги DIN 763 с тем же диаметром сечения. Она превосходит их в прочности, но уступает в гибкости и весит больше. Данные стальные цепи хорошо работают в качестве растяжки, но не должны подвергаться ударным нагрузкам и использоваться для подъема массивных грузов.
Преимущества цепи из нержавеющей стали:
Благодаря высочайшим нержавеющим свойствам цепь из стали А4 применяется в рыболовной отрасли, на химических производствах, строительных объектах, где наблюдается высокая влажность и перепады температур, а также в местах возможного воздействия кислотной среды, морской воды и других агрессивные веществ.
Техническая информация и размеры: цепь нержавеющий металл
Диаметр, D (мм) | Шаг звена, P (мм) | Ширина звена, B (мм) | Вес, кг/м | Рекомендуемая нагрузка, кг |
---|---|---|---|---|
2 | 12 | 7,5 | 0,07 | 25 |
3 | 16 | 11 | 0,16 | 55 |
4 | 16 | 13,7 | 0,32 | 100 |
5 | 18,5 | 17 | 0,5 | 160 |
6 | 18,5 | 20,2 | 0,8 | 225 |
8 | 24 | 27,2 | 1,4 | 400 |
10 | 28 | 34 | 2,2 | 650 |
12 | 36 | 40,8 | 3,1 | 950 |
Цепи круглозвенные общего назначения класса качества 2 ТУ 3148-002-55854806-2008
Применяются для изготовления монтёрских поясов, цепей противоскольжения, буксировочных устройств, подвесок, растяжек и др., во многих областях промышленности и сельского хозяйства.
Таблица № 6
(ТИП 2)
Типоразмер цепи, dxt, мм. | Шаг звена t,мм | Длина звена 1, мм | Ширина звена В, мм | Нагрузка пробная, KN | Нагрузка разрушающая,КN | Масса 1м цепи кг. |
5×19 | 19 | 29 | 19 | 3 | 6 | 0,5 |
6×27 | 27 | 39 | 22 | 5 | 10 | 0,7 |
7×30 | 30 | 44 | 26 | 8 | 16′ | 1,0 |
gx34 | 34 | 50 | 30 | 12 | 24 | 1,3 |
9×38 | 36 | 56 | 32 | 15 | 31 | 1,6 |
11×42 | 42 | 64 | 42 | 23 | 46 | 2,5 |
(тип 4)
Типоразмер цепи.мм | Шаг звена t. мм | Длина звена 1, мм | Ширина звена В, мм | Нагрузка пробная, KN | Нагрузка разрушающаяKN | Масса 1 м цепи |
5×35 | 35 | 45 | 20 | 3 | не испытывают | 0,43 |
6×36 | 36 | 48 | 23 | 5 | – | 0,66 |
7×42 | 42 | 56 | 27 | 8 | – | 0,85 |
8×42 | 42 | 58 | 30 | 12 | – | 1,2 |
9×45 | 45 | 63 | 32 | 15 | – | 1,5 |
Цепи для привязи скота (КРС) ТУ 3148-001-55854806-2009
Цепи привязи применяются для выгонного и стойлового содержания крупнорогатого скота КРС.
Цепи привязи для стойлового содержания скота Тип-1 (Групповая привязь). Цепи привязи скота изготавливаются из круглозвенных цепей калибром 5мм. Цепи выполнены с обрезкой сварного шва, без острых кромок и заусенцев. Комплект состоит из цепи длиной 1900мм с кольцом Ø28мм на конце и ошейника длиной 540мм с двумя кольцами Ø45мм на концах.
Таблица № 7
Тип | Наименование
| Длина | Масса | Тип № 1
Тип № 2
Тип № 3
| ||||
L | 1 | l1 | ||||||
kH | мм | кг | ||||||
1 | ЦПС 1 | 1935 | 568- 640 | 1.7 | ||||
2 | ЦПС 2-2 | 2000 |
1080 | 1.4 | ||||
2 | ЦПС 2-3 | 3000 | 2.1 | |||||
2 | ЦПС 2-5 | 5000 | 3.4 | |||||
2 | ЦПС 2-6 | 6000 | 4.1 | |||||
2 | ЦПС 2-8 | 8000 | 5.4 | |||||
2 | ЦПС 2-10 | 10000 | 6.8 | |||||
3 | ЦПС 3-1 | 1650 |
648- 540 |
576- 680 | 2.1 | |||
3 | ЦПС 3-2 | 2000 | 2.3 | |||||
3 | ЦПС 3-3 | 3000 | 3.0 | |||||
3 | ЦПС 3-5 | 5000 | 4.3 | |||||
3 | ЦПС 3-6 | 6000 | 5.0 | |||||
3 | ЦПС 3-8 | 8000 | 6.3 | |||||
3 | ЦПС 3-10 | 10000 | 7.6 |
Купить цепи стальные
Купить цепь Вы можете следующим способом — позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru
Доставка
Доставим цепи в транспортные компании в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции имеем возможность отправить грузовые цепи выделенным транспортом в такие города, как Архангельск, Астрахань, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Бугуруслан, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Грозный, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Таганрог, Томск, Тюмень, Тверь, Леруа, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!
Отгрузка за 24 часа!
Покупайте сейчас! Тел: +7 (342) 204-52-81, e-mail: 2045286@mail.ru
Также мы рады предложить нашим клиентам купить бронзу БрАЖ 9-4, заказ можно сделать, позвонив по телефону или оставив заявку на сайте.
